日本METROL美德龙 精密气压式传感器DPA-SR1 操作简单

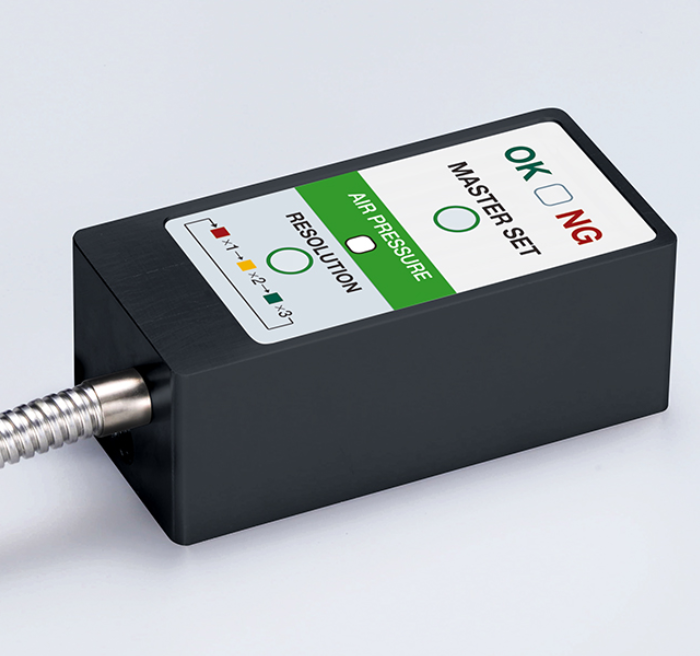

[1点设定型] 精密气压式传感器
DPA-SR1/LR1系列
通过CNC机床工件的精确就位防止加工不良
功能涵盖从“有无检测”到“高精度就位确认”。
以±0.5μm的重复精度，可靠地检测因卡入切屑等异物而导致的夹具和工件的就位不良。
气压式精密就位传感器，可将CNC机床的加工不良防患于未然。
| 形式名称 | DPA-SR1 | DPA-LR1 |
|---|---|---|
| 用法 | 工件就位/紧贴确认 | |
| 可设定的基准值点数 | 1点 | |
| 基准值设定方法 | 可通过基准设定按钮进行设定 ※即使关闭电源，也会保存设定的阈值 | |
| 重复精度保证范围 （使用推荐的空气喷嘴时） | 1～100μm | 80～350μm |
| 重复精度 | ±0.5μm (检测间隙：1～60μm) ±1μm (检测间隙：60～100μm) ※额定值压力变化在±1％以内时 | ±1μm (检测间隙：80～150μm) ±3μm (检测间隙：150～250μm) ±5μm (检测间隙：250～350μm) ※额定值压力变化在±1％以内时 |
| IP防护等级和保护构造 | IP67 | |
| 动作形态 | NO（常开） | |
| 使用流体 | 干燥空气（使用5μm过滤器） | |
| 供气压力范围 | 150～200kPa | |
| 消費流量 | 9ℓ/min (max) | 24ℓ/min (max) |
| 连接口径 | Rc1/8 | |
| 推荐配管：SUP端口 | φ6×φ4 管 | |
| 推荐配管：OUT端口 | φ4×φ2.5 管、 φ6×φ4 管 ※附带的泄露装置的连接管外径为φ6。连接外径为φ4的气管时，客户需要自行准备转换接头。 | |
| 响应时间 | 0.8秒 （管长度1.5m/从开始供气到输出） | |
| 输入规格 | ー | |
| 输出规格 | 光MOS输出 额定电压：最大DC30V 额定电流：最大100mA | |
| 电缆详情 | 标准长度3m 耐油性4芯φ5 相当于AWG30 | |
| 电气响应速度 | 80ms | |
