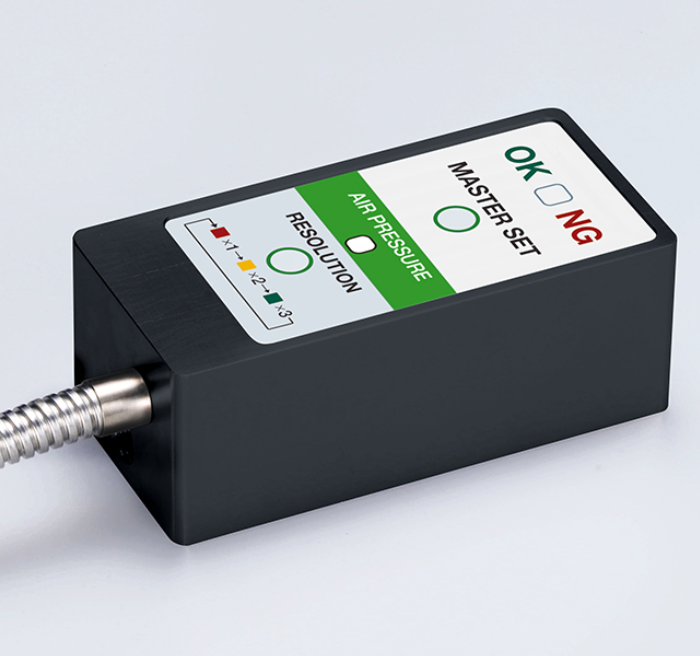

![日本METROL美德龙 DPA-LR2气压式传感器[2点设定型]](../upload/202403/1709801336.jpg)
日本METROL美德龙 DPA-LR2气压式传感器[2点设定型]
日本METROL美德龙 DPA-SR2气压式传感器[2点设定型]日本METROL美德龙 DPA-LR2气压式传感器[2点设定型]通过3种判断提高内径检查效率通过“+NG/OK/-NG这3种合格与否判断功能”，大幅降低判断工件内径尺寸时的检查工序成本。通过将“繁琐的孔径规”和“昂贵的空气千分尺”更换为精密气压式传感器，有助于在钻孔后判断内径尺寸时节省时间并降低成本。形式名称DPA-SR2DPA-LR
日本METROL美德龙 DPA-SR2气压式传感器[2点设定型]
日本METROL美德龙 DPA-LR2气压式传感器[2点设定型]
通过3种判断提高内径检查效率
通过“+NG/OK/-NG这3种合格与否判断功能”，大幅降低判断工件内径尺寸时的检查工序成本。
通过将“繁琐的孔径规”和“昂贵的空气千分尺”更换为精密气压式传感器，
有助于在钻孔后判断内径尺寸时节省时间并降低成本。
| 形式名称 | DPA-SR2 | DPA-LR2 |
|---|---|---|
| 用法 | 工件就位/紧贴确认・内径测量 | |
| 可设定的基准值点数 | 2点 | |
| 基准值设定方法 | ＋LIMIT设定按钮、 －LIMIT设定按钮、 ＋LIMIT设定输入、 －可通过LIMIT设定输入进行设定 ※即使关闭电源，也会保存设定的阈值 | |
| 重复精度保证范围 （使用推荐的空气喷嘴时） | 1～100μm | 80～350μm |
| 重复精度 | ±0.5μm (基准值：1～60μm) ±1μm (基准值：60～100μm) ※额定值压力变化在±1％以内时 | ±1μm (基准值：80～150μm) ±3μm (基准值：150～250μm) ±5μm (基准值：250～350μm) ※额定值压力变化在±1％以内时 |
| IP防护等级和保护构造 | IP67级 | |
| 动作形态 | NO（常开） | |
| 使用流体 | 干燥空气（使用5μm过滤器） | |
| 供气压力范围 | 150～200kPa | |
| 使用流量 | 9ℓ/分钟（最大） | 24ℓ/分钟（最大） |
| 连接口径 | RC1/8 | |
| 推荐配管：SUP端口 | φ6×φ4 管 | |
| 推荐配管：OUT端口 | φ4×φ2.5 管、 φ6×φ4 管 ※※附带的泄露装置的连接管外径为φ6。连接外径为φ4的气管时，客户需要自行准备转换接头。 | |
| 响应时间 | 0.8秒 （管长度1.5m/从开始供气到输出） | |
| 输入规格 | 光电耦合器输入：带极性 DC24V±10％ | |
| 输出规格 | 光电耦合器输出：带极性的无电压输出 （集电极·发射极浮动） 额定电压：最大DC24V ±10% 额定电流：最大20mA 残电圧1.5V以下(15mA时） | |
