美德龙 气压式传感器DPA-3SR1系列自动化CNC磨床
| 代表形式名 | DPA-3SR1 |
|---|---|
| 用途 | 工件就位/紧贴确认 |
| 可设定的基准值点数 | 1点×3 |
| 基准值设定方法 | 可设定 MASTER SET、 基准＃1 设定输入、 基准＃2 设定输入 ※即使关闭电源，也会保存设定的阈值 |
| 重复精度保证范围 （使用推荐的空气喷嘴时） | 1～100μm |
| 重复精度 | ±0.5μm (基准值：1～60μm) ±1μm (基准值：60～100μm) ※供气压力变化在±1%以内时 |
| IP防护等级和保护构造 | IP67 |
| 动作形态 | NO（常开） |
| 使用流体 | 干燥空气（使用5μm过滤器） |
| 供气压力范围 | 150～200kPa |
| 使用流量 | 27ℓ/min（max） |
| 连接口径 | Rc1/8 |
| 推荐配管：SUP端口 | φ6×φ4 管 |
| 推荐配管：OUT端口 | φ4×φ2.5 管、 φ6×φ4 管 ※附带的泄露装置的连接管外径为φ6。连接外径为φ4的气管时，客户需要自行准备转换接头。 |
| 响应时间 | 参照使用说明书 |
| 输入规格 | 光电耦合器输入：带极性 DC24V±10％ |
| 输出规格 | 光电耦合器输出：带极性的无电压输出 （集电极·发射极浮动） 额定电压：最大DC24V ±10% 额定电流：20mA 残電圧1.5V以下(15mA時) |
| 电缆详情 | 标准长度3m 耐油性16芯φ5.5 相当于AWG28 |
| 电气响应速度 | 10ms、20ms、80ms （可用平滑设定模式进行设定） |
| LED指示灯 | 参照使用说明书 |
| 附件 | 泄露装置3个・埋め栓1個 |
| 使用温度范围 | 0℃～60℃（不得结露） |

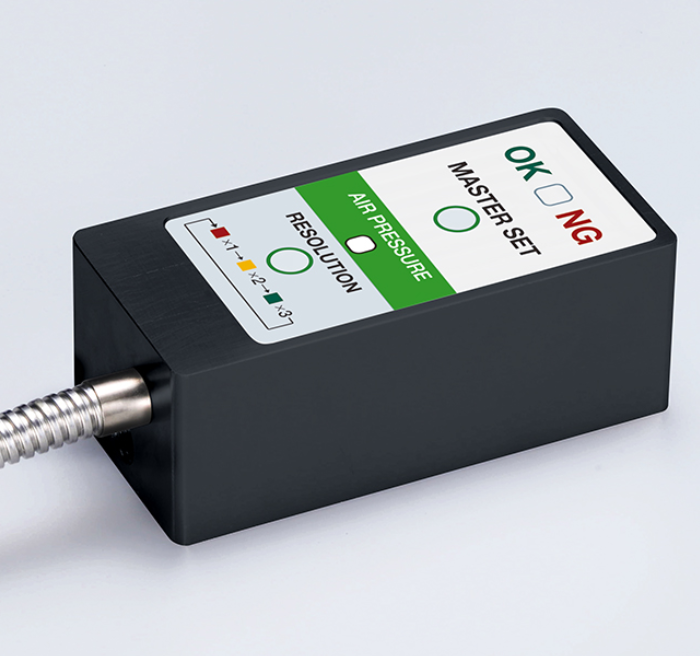

紧凑型精密气压式传感器将3台DPA-SR1 的功能汇集于1台，通过节省机床空间、节省配管和配线来降低成本。
