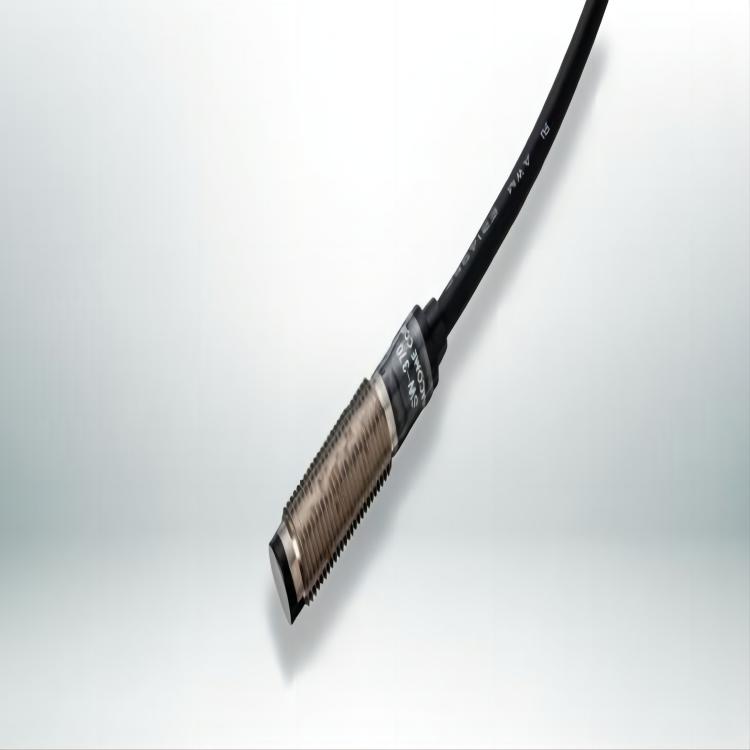

原装正品 磁性接近开关SW-420 （AC 2线式） MACOME码控美
通过检测磁铁的磁通量来打开和关闭。
采用符合防护结构“IP67”的外壳。
SW-320 采用树脂外壳，而 SW-420 的黄铜外壳本身经过电镀，可在恶劣环境下稳定使用，
并抑制因老化而产生的腐蚀。与一般霍尔IC和磁阻元件相比，自主开发的磁检测元件具有更高的灵敏度和优异的抗噪声能力。
主要特点
M12尺寸2线双极检测型
传感器本体带有螺纹，安装时可轻松调节高度。
非接触式检测方式消除了因磨损而劣化、夹入异物等问题。
可根据磁铁的磁力自由设定检测距离，多个传感器可并列使用，互不干扰。
典型应用实例
高架手推车、自动化仓库停止定位
作为非接触式限位开关
| 项目 | 内容 | ||
|---|---|---|---|
| 制品名 | 磁性接近开关 | ||
| 形式 | AC 2线M12金属外壳型 | ||
| 型号 | SW-420 | ||
| 检测到的物体 | 発磁体 | ||
| 检测磁极 | N极、S极 | ||
| 检测灵敏度 | N、S极均为2±0.5mT | ||
| 迟滞 | 0.5mT以下 | ||
| 检测距离 | 最大检测距离为100%时，面积低于70% | ||
| 出力回路 | 输出元件 | 晶闸管 | |
| 出力形式 | 常开 | ||
| 开闭容量 | 4～100mA | ||
| 残余电压 | 约5.5V | ||
| 响应时间 | 动作 | 0.25ms以下 | |
| 返回 | 8.5ms以下 | ||
| 响应频率 | 48.5赫兹 | ||
| 表示灯 | 绿色 LED（检测到时关闭），安装在侧面 | ||
| 电源电压 | AC100V、50～60Hz | ||
| 工作电压 | AC24～120V、50～60Hz | ||
| 漏电流 | 1.4mA以下 | ||
| 保护回路 | 浪涌吸收、过流保护 | ||
| 保护构造 | IP67（IEC规格） | ||
| 绝缘电阻 | 100MΩ以上（带DC500V兆欧表，所有带电部件与外壳之间） | ||
| 耐压 | AC1500V，50/60Hz，1分钟（所有充电部件与外壳之间） | ||
| 使用环境 | 温度范围 | -10～+70℃ | |
| 湿度范围 | 35 至 95%RH（无凝结） | ||
| 保存环境 | 温度范围 | -10～+70℃ | |
| 湿度范围 | 35 至 95%RH（无凝结） | ||
| 材质 | 案件 | 黄铜（镀镍） | |
| 代码 | PVC、长さ2,000mm、直径4.5mm、断面积0.3mm 2、UL（VW-1） | ||
| 外形尺寸 | 直径12mm×长62mm（M12×P1.0） | ||
| 案例固定 | 紧固扭矩：20N·m以下 | ||
| 质量 | 约75g（含线） | ||
| 付属品 | M12螺母×2（双面宽度17、T4、黄铜） | ||
| 有害物质限制指令 | 兼容（俗称RoHS2管制的10种物质） | ||
