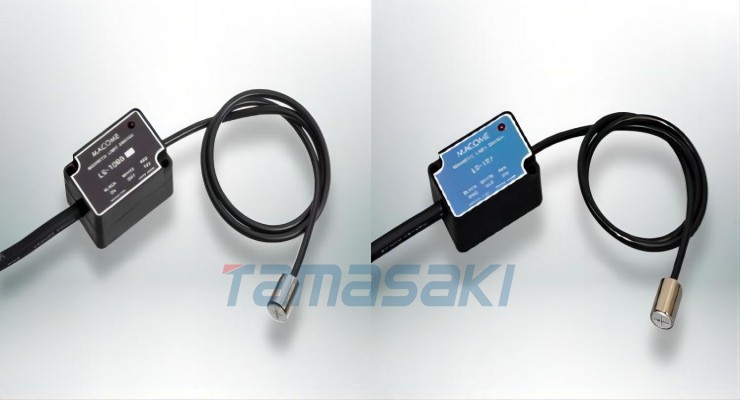

MACOME码控美 定位传感器LS-127U磁性开关 热膨胀校正

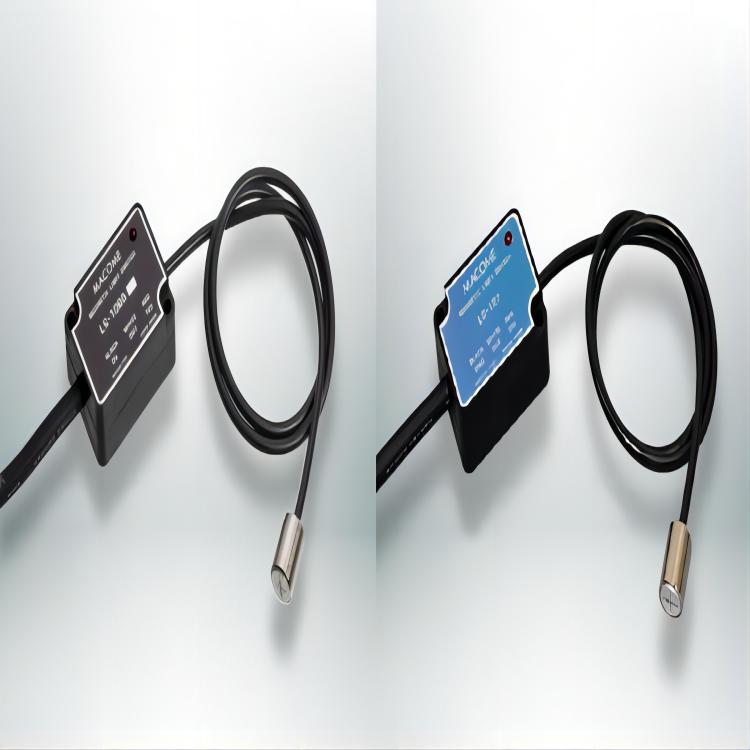

这是一款集成了传感器头和检测器的定位传感器*。检测专用磁铁的磁通量并提供与磁通量密度成比例的模拟信号。
模拟信号用于开关量输出。它可实现精确的开/关操作，检测距离为1至3毫米，重复精度为±1微米，
实现高精度定位。当然，由于它采用磁检测方式，即使在污垢、灰尘等恶劣环境下也能稳定、准确地运行。
* 单独的型号为 LS-106S 和 LS-127
主要特点
定位传感器
检测头与检测器一体型
LS-106U 的电源电压为+12V DC，LS-127U 的电源电压为+24V DC。
典型应用实例
用于超精密加工机的热膨胀校正
线性编码器原点检测器
XY 平台和旋转工作台的原点检测器
| 物品 | 内容 | ||
|---|---|---|---|
| 产品名称 | 定位传感器 | ||
| 格式 | 直流 3 线系统 | ||
| 型号 | LS-106U | LS-127U | |
| 检测对象 | 电磁发生器（MG-210、MG-210B、MG-220）、其他（请单独订购） | ||
| 检测磁极 | 北极 | ||
| 检测灵敏度 | 2~3mT | ||
| 迟滞 | 0.3±0.2mT | ||
| 重复性 | ±0.5μm（使用MG-210、MG-210B、MG-220时） | ||
| 输出 | 输出格式 | 带NPN晶体管的集电极+12V上拉 | 带NPN晶体管的集电极+24V上拉 |
| 开启/关闭能力 | 耐电压：最大DC30V | 耐电压：最大DC30V | |
| 灌电流：最大100mA | 灌电流：最大100mA | ||
| 残余电压 | - | 2V以下（灌电流100mA时） | |
| 响应时间 | 0.2ms以下 | ||
| 指示灯 | 红色LED（检测到时亮起） | ||
| 电源电压 | DC+12V±10%（纹波5%以下） | DC+24V±10%（纹波10%以下） | |
| 目前的消费 | - | 50mA以下 | |
| 防护结构 | IP54（IEC标准） | ||
| 使用环境 | 温度范围 | -10～+60℃ | |
| 湿度范围 | 35 至 95%RH（无凝结） | ||
| 储存环境 | 温度范围 | -20～+70℃ | |
| 湿度范围 | 35 至 95%RH（无凝结） | ||
| 材料 | 案件 | PC（黑色）、铝 | |
| 代码 | PVC，长度2,000mm，外径7mm，0.5mm2 | ||
| 外形尺寸 | 探测器部分 | 长 51mm x 宽 35mm x 高 22.5mm（不包括最大突出量） | |
| 大量的 | 约200g（含线） | 约200g（含线） | |
| 有害物质限制指令 | - | 兼容（俗称RoHS2管制的10种物质） | |
