MACOME码控美 高精度传感器HA-120分体式磁性传感器

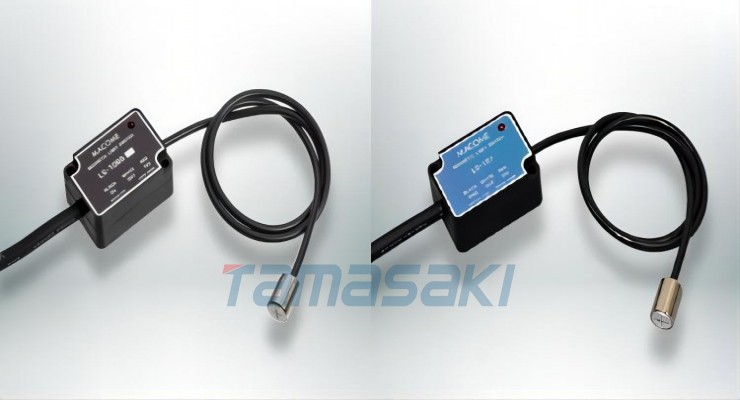

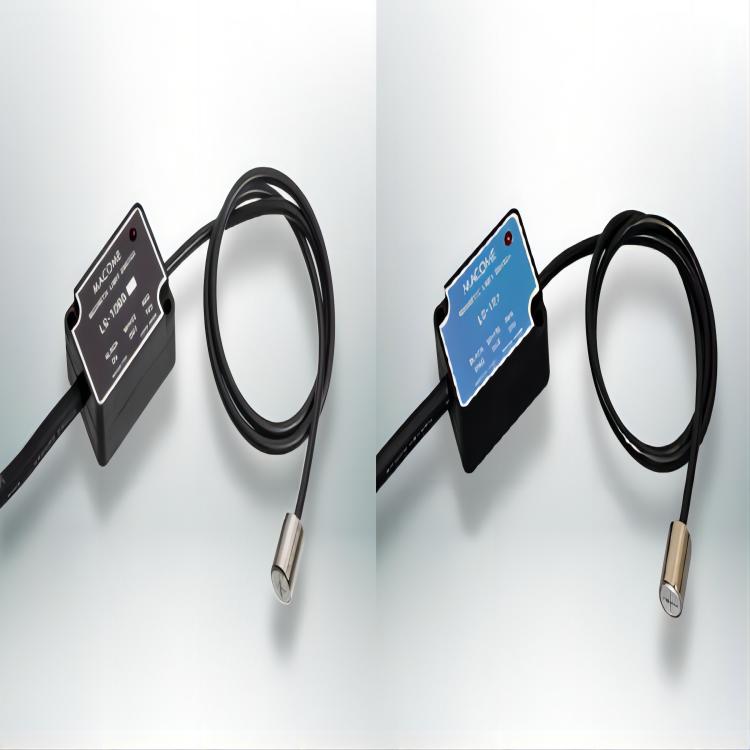

这是一种分体式磁传感器，具有直径为 φ3 mm、长度为 17 mm 的圆柱形磁检测头。
适用于需要重复性和中间原点定位以校正主轴热膨胀的精密移动物体的定位。
磁体中心的重复精度为±0.1μm。根据检测磁铁磁通内的极性进行模拟电压输出。
此外，由于磁检测头很小，因此可以安装在机器或设备内的任何位置或布局。
主要特点
采用专有的检测元件，与一般霍尔IC和磁阻元件相比，灵敏度高，抗噪声能力优异。
磁性非接触式检测消除了因磨损而导致的劣化以及因异物卡住而引起的问题。
由于它仅对磁性产生反应，因此不会因检测异种金属而导致故障。
我们建议使用专用的头固定器来固定检测头。
典型应用实例
精密移动物体的主轴热膨胀校正和中间原点设置
| 物品 | 内容 | ||
|---|---|---|---|
| 产品名称 | 磁传感器 | ||
| 型号 | HA-120 | ||
| 检测对象 | 电磁发生器（MG-210、MG-210B、MG-220、MGN-210、MGN-220）、其他（请单独订购） | ||
| 检测距离 | 0.3mm（使用MG-210、MG-210B、MG-220、MGN-210、MGN-220时） | ||
| 重复性 | ±0.1μm（使用MG-210、MG-210B、MG-220、MGN-210、MGN-220时） | ||
| 输出 | 输出元件 | 运算放大器（桥接） | |
| 输出范围 | 最大±5V | ||
| 输出阻抗 | 约100Ω（每个输出端子） | ||
| 失调电压 | ±0.2V以内（无磁场时各输出端子间电压） | ||
| 响应频率 | 1.5kHz（-3dB） | ||
| 温度漂移 | ±1,000ppm/℃以内 | ||
| 电源电压 | DC+10~30V（纹波5%以下） | ||
| 目前的消费 | 30mA以下 | ||
| 防护结构 | IP54（IEC标准） | ||
| 使用环境 | 温度范围 | -10～+60℃ | |
| 湿度范围 | 35-85%RH（无凝露） | ||
| 储存环境 | 温度范围 | -20～+70℃ | |
| 湿度范围 | 35-85%RH（无凝露） | ||
| 材料 | 头部部分 | 案件 | 坡莫合金、LCP |
| 代码 | PVC，长度500mm，外径2.3mm | ||
| 探测器部分 | 案件 | PA（黑色） | |
| 代码 | PVC，长度2000mm，外径4mm，0.2mm 3 | ||
| 外形尺寸 | 头部部分 | 直径 3mm x 长度约 17mm | |
| 探测器部分 | 长 22 毫米 x 宽 34 毫米 x 高 8 毫米 | ||
| 重量 | 约60g（含线） | ||
