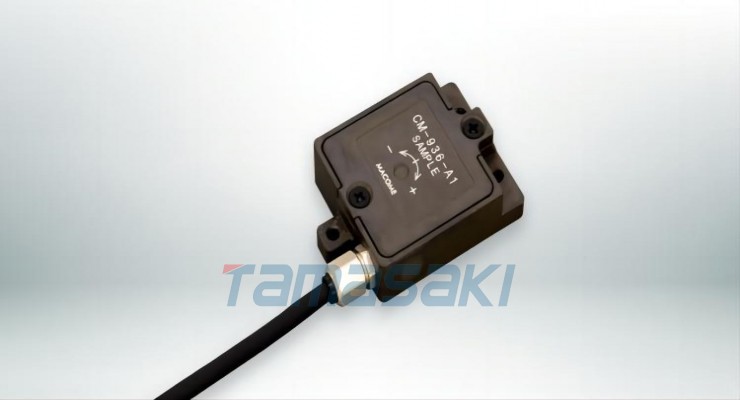

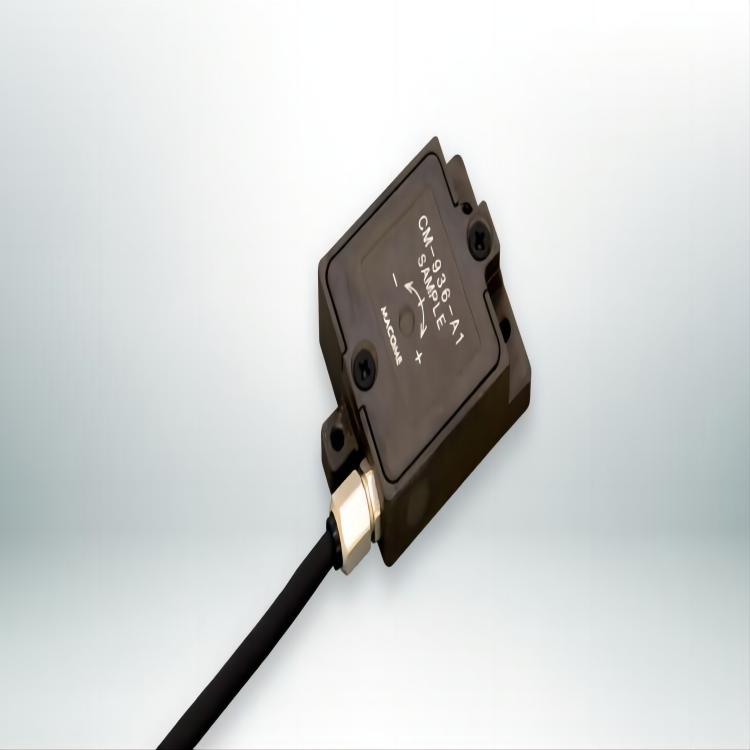

倾斜角度检测仪CM-936-□A1 闸门开/关角度检测 MACOME码控美
这是一款采用微细加工技术的倾斜角度检测器。检测±180°范围并根据角度输出模拟信号。
此外，还可以在安装后设置输出原点值。
主要特点
紧凑且易于操作的 ±180° 倾斜角度检测器
安装后可进行0°预设，免去繁琐的初始值调整。
有两种安装方向：垂直和水平。
典型应用实例
液压挖掘机手臂旋转检测
平交道口闸门开/关角度检测
| 物品 | 内容 | ||
|---|---|---|---|
| 产品名称 | 紧凑型高精度倾斜角度检测仪 | ||
| 型号 | CM-936-□V1 | CM-936-□A1 | |
| 安装方向 | 垂直水平 | ||
| 检测轴 | 1轴（X轴[左右]） | ||
| 检测范围（角度） | ±180°（0至360°） | ||
| 输出 | 输出元件 | 运算放大器 | |
| 输出格式 | 电压输出 | 电流输出 | |
| 输出范围 | 1~5V | 4-20mA | |
| 中心电压/电流 | 3V | 12毫安 | |
| 解决 | 约0.1° | ||
| 线性度 | ±0.5%FS以内 | ||
| 重复性 | ±0.2°以内（T=25℃） | ||
| 允许负载电阻 | 20kΩ以上 | 300Ω以下 | |
| 响应时间 | 约1秒 | ||
| 错误输出 | 输出格式 | NPN晶体管 | |
| 集电极开路 | |||
| 常闭 | |||
| 开启/关闭能力 | 耐电压：最大DC30V | ||
| 灌电流：最大50mA | |||
| 残余电压 | 1V以下（灌电流50mA、线长2,000mm时） | ||
| 输出范围 | 当垂直于检测方向平面的倾斜度为 60±5° 或更大时工作 | ||
| 原点设定输入 | 连接到 0V 约 4 秒然后打开，将模拟输出校正为 0°。 | ||
| 电源电压 | DC+9~28V（含纹波） | DC+13.5~28V（含纹波） | |
| 目前的消费 | 50mA以下（不包括灌电流） | 100mA以下（不包括灌电流） | |
| 防护结构 | IP67（IEC标准） | ||
| 绝缘电阻 | 50MΩ以上（带DC500V兆欧表，外壳与信号线之间） | ||
| 抗冲击性 | 490.5m/秒2 | ||
| 抗振性 | 98.1m/s 2 (X、Y、Z方向，各2小时) | ||
| 使用环境 | 温度范围 | -20至+60℃（无凝结或结冰） | |
| 湿度范围 | 35 至 95%RH（无凝结） | ||
| 储存环境 | 温度范围 | -30至+80℃（无凝露或结冰） | |
| 湿度范围 | 35 至 95%RH（无凝结） | ||
| 材料 | 案件 | 铝压铸件 | |
| 代码 | 软PVC，长度2,000mm，外径4.5mm，0.15mm 2 | ||
| 外形尺寸 | 高40mm x 宽56mm x 深13mm（不包括突出部分） | ||
| 重量 | 约130g（含线） | ||
