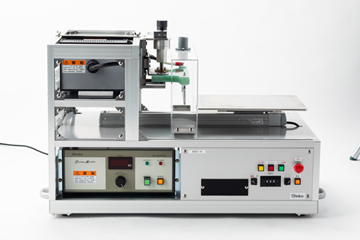

![SINKO信光电气[型号：ASA-4] 电晕扫描仪](../upload/202403/1709888421.jpg)
SINKO信光电气[型号：ASA-4] 电晕扫描仪
SINKO信光电气[型号：ASA-4] 电晕扫描仪[型号：ASA-4]电晕扫描仪是在传统的电晕放电重整器电源装置corona master的基础上增加了一种新型、易于操作的自动扫描仪（半自动电晕扫描装置），可用于打印A4尺寸（标准）纸张、硅橡胶- 一种简单的装置，可以在几秒钟内快速均匀地修改无纺布、金属箔、玻璃等的表面。传统的电晕放电表面处理机难以使到工件的放电距离和放电时间均等，因此评价变得困难
SINKO信光电气[型号：ASA-4] 电晕扫描仪
[型号：ASA-4]
电晕扫描仪是在传统的电晕放电重整器电源装置corona master的基础上增加了一种新型、易于操作的自动扫描仪（半自动电晕扫描装置），可用于打印A4尺寸（标准）纸张、硅橡胶- 一种简单的装置，可以在几秒钟内快速均匀地修改无纺布、金属箔、玻璃等的表面。
传统的电晕放电表面处理机难以使到工件的放电距离和放电时间均等，因此评价变得困难。
电晕扫描仪改善了这一点，现在是一种可以通过自动机械控制来统一工件修改程度的设备。此外，一键式操作使操作变得更加容易。
*还可满足加工尺寸、互锁等附加规格。
请联系我们。
主要特点
易于处理。此外，它还具有安全设计。低成本。
扫描速度可自由调节（20至350毫米/秒）
A4尺寸秒级统一修改。
规格表
| 型号 | ASA-4 | ||
|---|---|---|---|
| 电源电压 | 交流100V 50/60Hz | ||
| 电压输出 | 0~14kV可变 | ||
| 工作台移动速度 | 20 至 350 mm/s（可以以 1mm/s 为增量进行设置） | ||
| 能量消耗 | 约350VA | ||
| 尺寸 | 扫描部分 W882 x D500 x H571mm 电源部分 W335 x D352 x H132mm | ||
| 重量 | 扫描单元（约30kg） 电源单元（约13kg） | ||
关于电晕放电表面处理
将两个金属体（电极）以恒定距离（t）放置在空气中，并在两个电极之间连接高压发生器（E）。接下来，当电源电压逐渐升高时，在一定值时，电极之间会出现伴随着声音和光的条纹。（请参考图1。） 在高频、高压的空气中，电解质中发生原子、分子、电子、离子之间的碰撞，激发电子能量（剧烈运动），发射光子。 此外，塑料表面会生成羰基等极性基团，从而提高润湿性。 经过这种电晕放电表面处理后，如果暴露在空气中（左），它会慢慢释放能量，与空气中的分子发生反应，随着时间的推移自然恢复到表面能较低的原始状态。我会回来的。 粘合的基本原理是粘合剂与被粘物充分润湿。润湿程度用当水滴落在被粘物上时水滴与被粘物之间形成的接触角或其表面能的值来表示。由于这些方法难以使用，因此采用“湿张力测试方法”作为指导。 湿张力测试方法（JIS K6768） ■ 改善和提高油墨对丝网印刷等材料的亲水性和附着力。电晕放电表面处理
此时，根据放电状态的一般外观，将电极附近（周围）发光的放电状态称为电晕放电（左侧照片中的紫色区域）。
当这种电晕放电的能量作用于物质时，其表面接收能量，其表面能量增加，并变得活化（自由基状态）。
此外，当在这种激活状态下粘合时，粘合强度会大大增加。
电晕放电表面处理
将棉签浸入市售的 22.6 mN/m 至 73 mN/m（数字越大，亲密度越好）的湿张力测试混合物中，并将其涂抹在物体表面。主题.申请.
此时，将完全润湿而不防水的测试混合物数的最小值作为润湿性指数。
但该方法并不代表粘合力。
下表为我公司调查的改性前后润湿指数结果。
(电晕放电表面改性数据)塑料改性数据 单位：润湿指数mN/m 材料名称 电压 修改前 0.05秒 0.1秒 0.5秒 聚氨酯 12Kv 31 39 41 54 聚乙烯 31 47 50 54 宠物 31 45 54 54 聚酯纤维 36 40 50 54 聚苯乙烯 36 45 52 54 聚砜 35 54 54 54 聚酰胺（尼龙66） 40 51 54 54 聚酰胺（尼龙6） 38 54 54 54 聚缩醛 34 40 50 54 丙烯酸纤维 38 50 54 54 聚丙烯 33 52 54 54 聚丙烯 31 44 54 54 聚四氟乙烯 31 36 39 44 硅橡胶 31 31 32 41 金属改性数据 单位：润湿指数mN/m 材料名称 电压 修改前 0.05秒 0.1秒 0.5秒 黄铜 10Kv 37 52 54 54 铜 37 52 54 54 铝 34 38 54 54 不锈钢304 35 37 47 54 不锈钢631 35 40 45 54 镀铬 33 39 54 54 镀镍 33 48 54 54 电晕放电表面处理
■ 提高粘合剂与防水材料的粘合力，增强粘合强度。
■ 提高涂装性、涂层性、蒸镀性、衬里性。
■ 改善各类粘合性能，提高和增强粘合强度。
可用于电晕放电表面处理的材料种类繁多，包括容易改性的材料、可以改性但需要较长时间进行电晕放电电解的材料、以及可以改性但具有一定性能的材料。效果不大，实际需要进行初步测试。请与我们联系以获取更多信息。
