特征

• 磁编码器

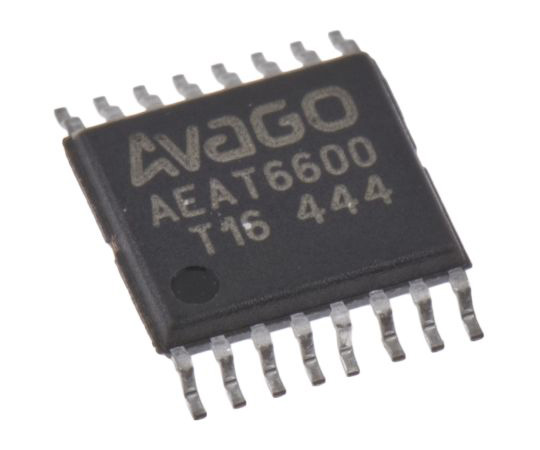

• Avago Technologies 的磁性编码器 IC 产品包括非接触式 10 位至 16 位可编程磁性旋转编码器。

• 这些产品具有内部电压调节器，可精确测量完整 360° 旋转的角度。

• 可以将一个简单的两极磁铁 A 放置在 IC 的顶部或底部，并在芯片的中心上方旋转以测量角度。

• Avago 磁性旋转编码器 IC 是片上系统 (SoC)，它将模拟前端、数字信号处理和数字信号处理集成在单个设备中。

• 磁性编码器还可以使用掉电模式以节省电流消耗。

• Avago Technologies 的编码器 IC 具有用户可编程的零位置、方向和索引脉冲宽度。

• 存在许多应用，包括无刷直流电机的三相换向、用于替代旋转变压器和电位计以及工业自动化和机器人技术。

• 工作温度：-40 → 125°C 工作电压：5 V 或 3.3 V 增量输出：每转 8 → 1024 周期 (CPR) 3 线或 2 线 SSI 接口模式，用于绝对输出 增量输出模式：ABI 或 UVW，和 PWM TSSOP-16 IC 封装
