ELEPON宜丽本SL系列空转防止装置SL-40N


SL系列空转防止装置

检测干运转、过度放电等异常情况并自动停止泵。

兼容型号:SL-40N 至 220N


特征

・利用电流值检测泵异常。
 欠电流 = 干运行、关断运行 ⇒ 泵损坏 过
 电流 = 过量排放 ⇒
在电机烧毁、人为错误或传感器故障时保护泵的理想选择 由于
工作错误(例如忘记打开吸入阀液位传感器故障系统检测到过放、过放等情况,自动停泵。
・设定简单
易于读取的数字显示。操作简单即可设定。检测模式下显示电流值,无需电流表。
・适用型号SL-40N~220N
电流互感器必须根据水泵型号(钓鱼用)来选择。防滑装置主体对于所有型号都是通用的,因此即使使用的型号发生变化,也可以通过改变电流互感器和电流互感器的匝数(穿过的导体数量)来应对。

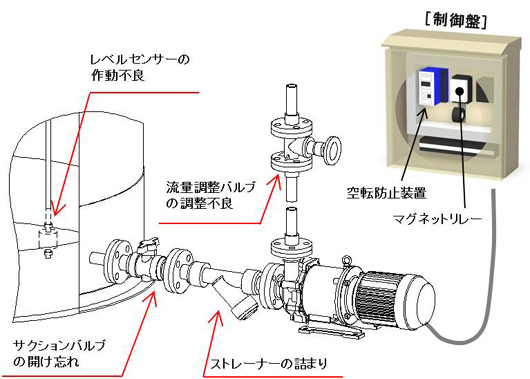

安装目的/安装示例

图像


工作原理/设定值

电机电流值与放电量成比例变化。
空转防止装置读取当前值并控制泵的运行和停止。
将空转防止装置的上限设定值设定为低于电机额定电流值的值,将下限设定值设定为高于泵最小流量时的电流值。
电流值根据输送液体和配管条件而变化,因此请务必使用实际配管和实际液体进行操作并测量所需的电流值。

图像


规格表

主机电源50/60Hz 100V 115V 200V 230V 单相
能量消耗4W
检测电流0至5A
配置参数CURRENT H 上限电流值000 至最大电流范围 (A)
CURRENT L 电流下限值000~当前H(A)
DELAY H 上限电流值确定时间000~999(秒)
DELAY L 下限电流值确定时间000~999(秒)
START 启动时非检测时间000~999(秒)
范围 当前范围2.5/5.0/10/20/30/40/50/100/120A
展示LED:电机所需电流值(参考值)/各参数误差±5%以内
报警触点容量1C AC250V 3A
使用氛围温度:0~40℃ 湿度:RH40~85%


接线(参考)

图像


方面

图像
