玉崎供应总经销TOHIN东滨空气冷却器AC-50M
玉崎供应总经销TOHIN东滨空气冷却器AC-50MAC-50M AC-50 AC-60 AC-60c AC-70 AC-70c AC-80 AC-80c AC-100空气冷却器阵容冷风机AC-50M非常适合使用小风量小型压缩机的工作场所。空气冷却器AC-50属于低风量型。非常适合低热量产生和局部冷却的物品。空气冷却器AC-60/AC-60c是中风量型。这是最常用的型号，耗气量小于300L/min。
玉崎供应总经销TOHIN东滨空气冷却器AC-50M
AC-50M AC-50 AC-60 AC-60c AC-70 AC-70c AC-80 AC-80c AC-100
什么是空气冷却器？
点冷装置/超低温空气发生器
空气冷却器是仅通过压缩机供给空气即可产生与进气温度最大温差为-77℃的冷空气的冷却器。不使用氟利昂气体或电力等制冷剂。您是否遇到过产品精度或产量下降、切削刀具寿命缩短或制造过程中因热量导致故障等问题？空气冷却器可以解决这些问题，有助于提高生产率和降低成本。
空气冷却器特点
不使用任何制冷剂或电力。
供给压缩空气的同时产生超低温空气。
注入的冷空气处于大气压下。
冷风量和冷风温度的调节可以通过调节螺丝轻松完成。
由于其体积小、重量轻，因此易于安装。
对于局部冷却特别有效。
无故障。它仅使用压缩空气，没有移动部件。
配有消音机制。冷风排出侧和热风排出侧均安装有消音器。
可用于防爆区域等不能用电的场所。

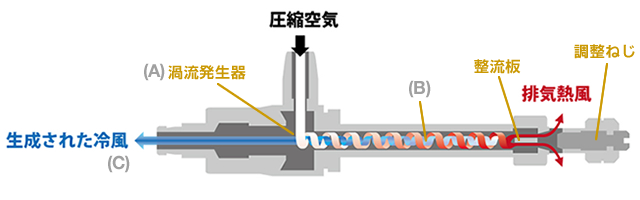

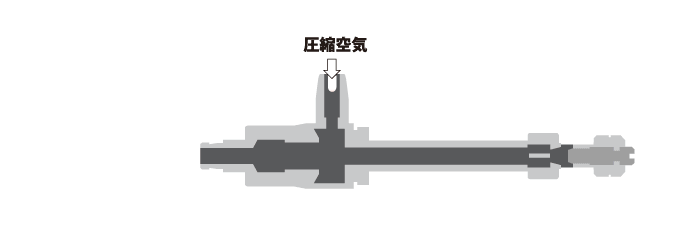

风冷器结构
从压缩机供给的压缩空气通过涡流发生器以音速切向排出，膨胀并高速旋转，产生从(A)移动到(B)的涡流。此时，从热风出口排出的空气量（冷风比例）由整流板与调节螺钉之间的空间决定。
另一方面，未排出的残余空气在涡流的离心力的作用下在内腔内与外涡流相同的方向旋转，变成冷空气并流向冷空气出口(C)。
容器内部产生的涡流受到很大的离心力作用，导致压力和密度突然增加，阻力增大，温度升高。此时，涡流外侧具有较高的圆周速度和较高的温度，使其与涡流中心之间产生较大的压差。当空气从(B)流过涡流中心到达冷风出口(C)时，膨胀并对外侧涡流做功，起到减速制动作用，因而外侧温度升高，中心变冷该区域将形成空气。另外，由于提供给暖空气的热量始终等于从冷空气带走的热量，因此通过增加调节阀从外部排出的热量，内部的冷空气量将会减少，并且马苏气温将大幅下降。
非常适合使用小风量小型压缩机的工作场所。

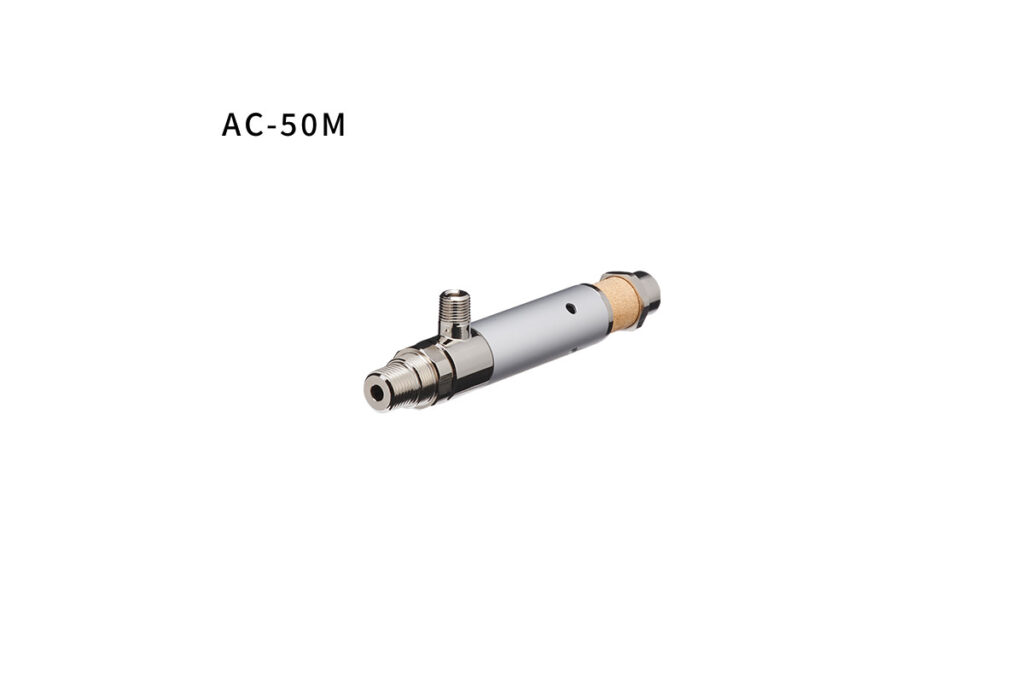

空气冷却器AC-50M规格
| 模型 | 供给压缩空气压力 （MPa） | 压缩空气消耗量 （ℓ/min） | 高压软管 连接口 | 冷风出口 内径mm | 总长度毫米 | 重量（克） | 评论 |
|---|---|---|---|---|---|---|---|
| AC-50M | 0.2～0.4 | 36～63 | R1/8” | 5 (4.5) | 123 (156) | 125 |
• 冷风出口内径() 为消声器内径。
• () 总长度为消声器安装时的尺寸。

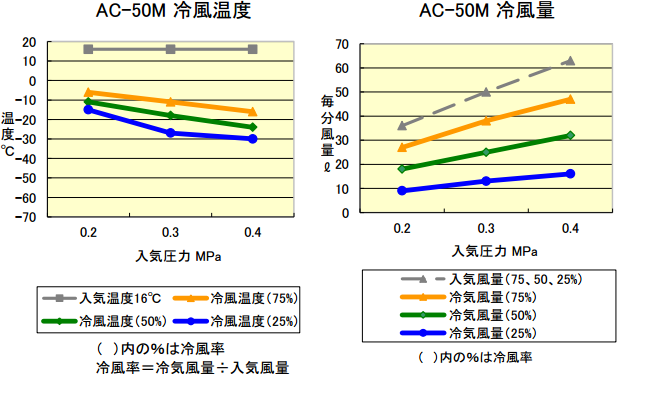

| 冷风量 | 进入空气 | 排出冷空气 | 温差 | 排出热空气 | 热量 | |||
|---|---|---|---|---|---|---|---|---|
| % | 压力 | 空气流动 | 温度 | 空气流动 | 温度 | 温度 | 千卡/小时 | |
| 兆帕 | ℓ/分钟 | ℃ | ℓ/分钟 | ℃ | ℃ | ℃ | ||
| 75 | 0.2 | 36 | 16 | 27 | -6 | 22 | 11 | |
| 0.3 | 50 | 16 | 38 | -11 | 27 | 19 | ||
| 0.4 | 63 | 16 | 47 | -16 | 32 | 28 | ||
| 50 | 0.2 | 36 | 16 | 18 | -11 | 27 | 9 | |
| 0.3 | 50 | 16 | 25 | -18 | 34 | 16 | ||
| 0.4 | 63 | 16 | 32 | -24 | 40 | 23 | ||
| 25 | 0.2 | 36 | 16 | 9 | -15 | 31 | 5 | |
| 0.3 | 50 | 16 | 13 | -27 | 40 | 9 | ||
| 0.4 | 63 | 16 | 16 | -30 | 46 | 13 | ||
空气冷却器性能表 (PDF: 273KB)
如何阅读空气冷却器性能表 (PDF: 110KB)

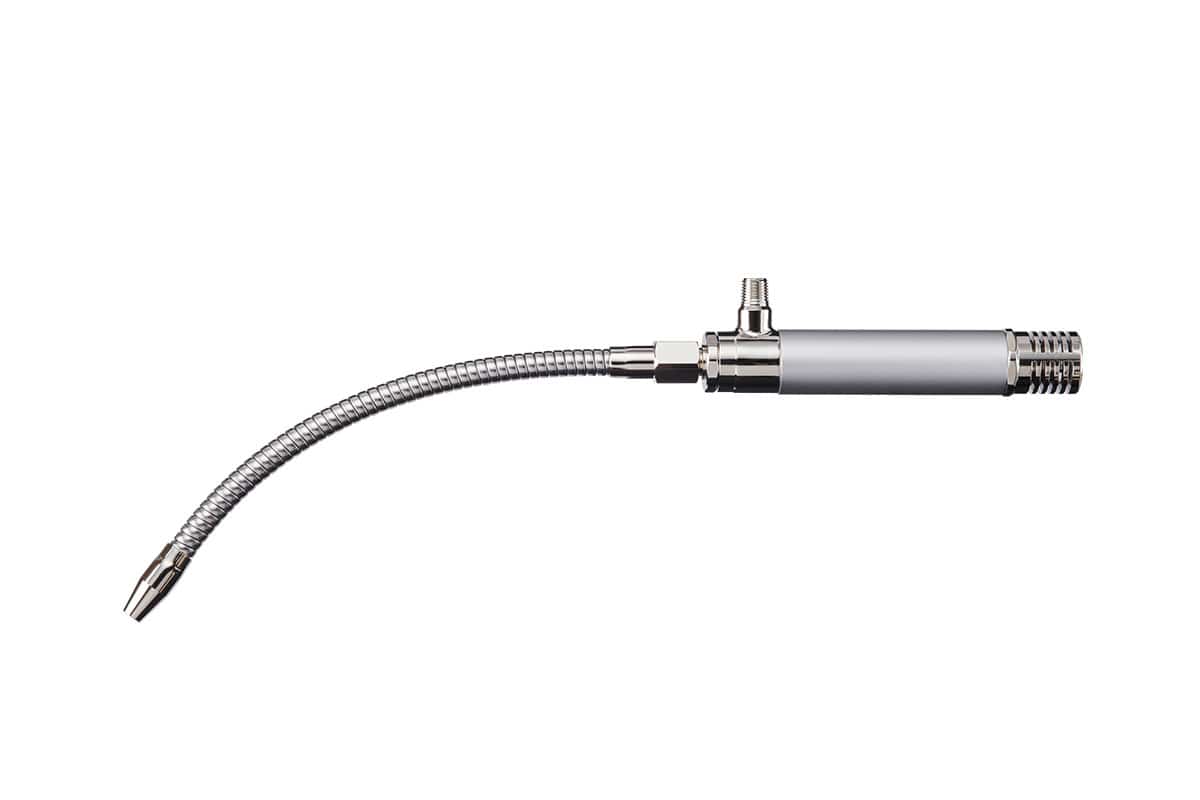

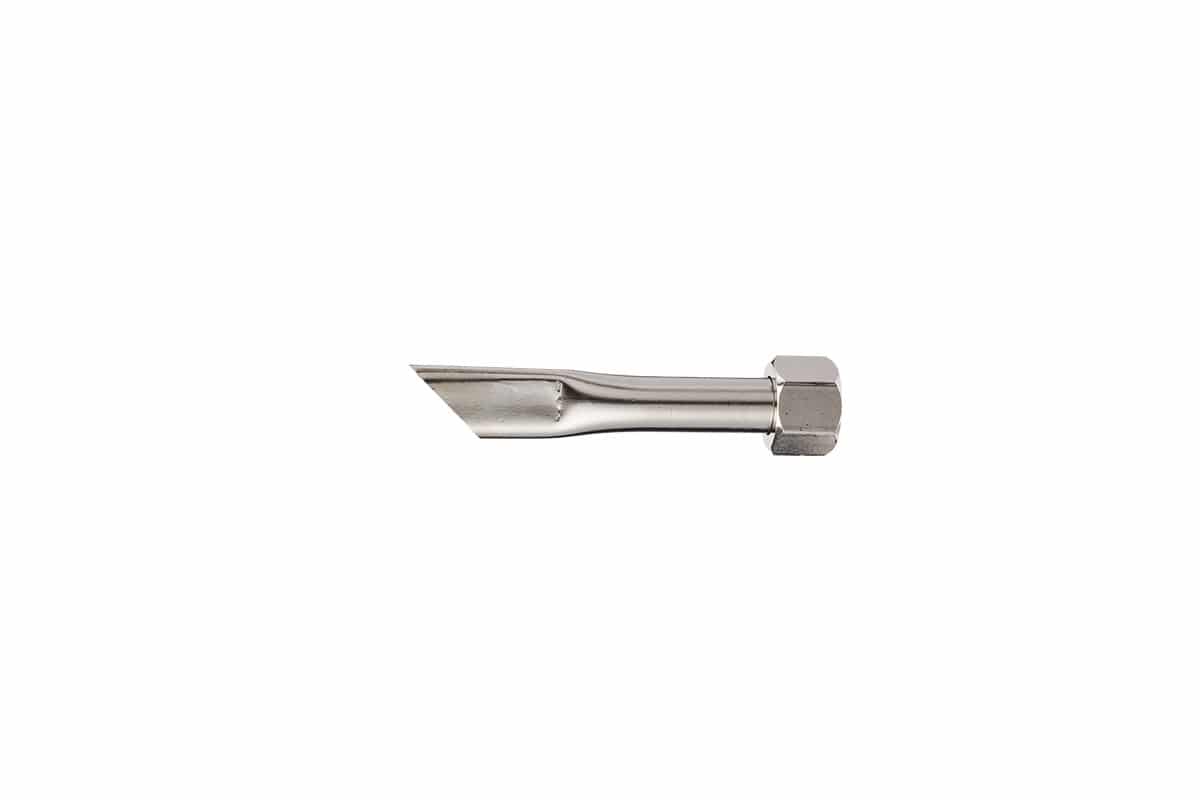

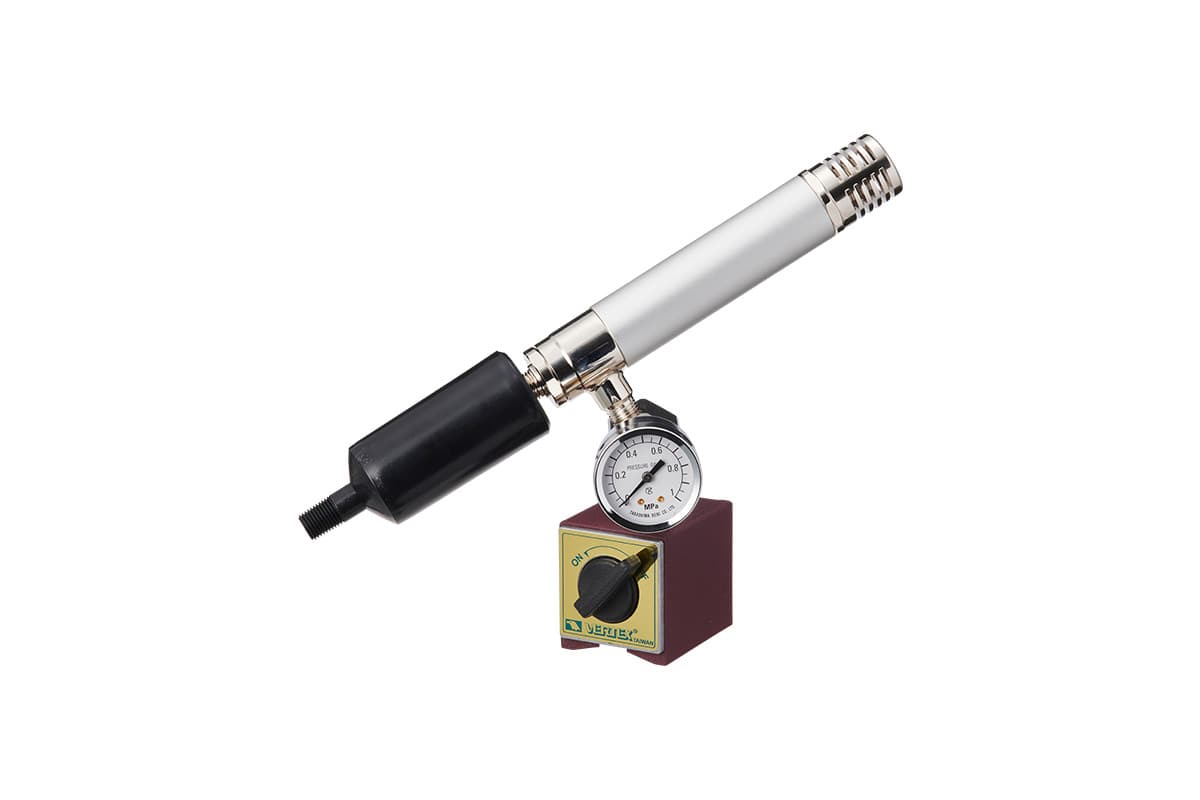

将其置于冷风机的冷风出口处。总长度300mm，可自由弯曲。 用于使用磨石进行精密加工 方便固定空气冷却器。配有压力表。 去除压缩空气零水滴、零结冰、99%以上油滴。颗粒 它使控制面板的内部温度保持恒定并防止因热而发生故障。空气冷却器 AC-50M 选项
*每个型号有AC-50至70、AC-80和AC-100 三种类型。
去除效率：5微米...100%、1微米...50%以上。

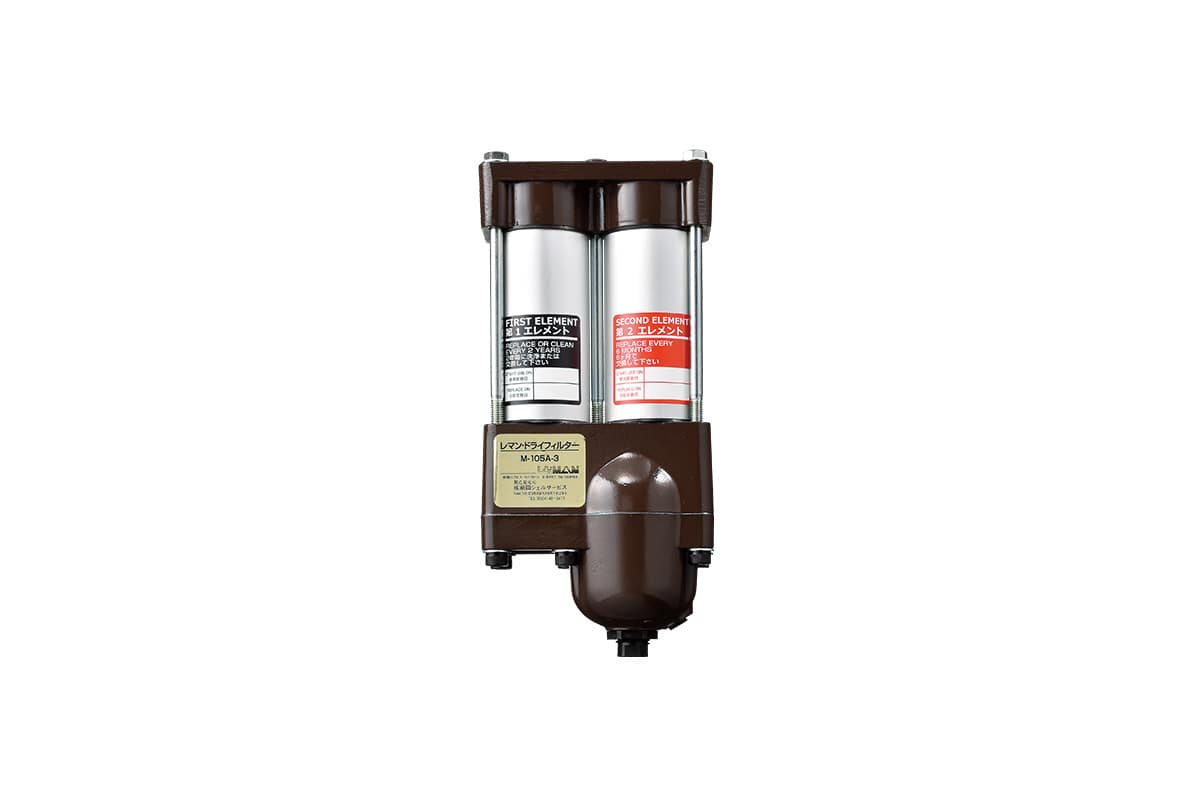

进入第一道过滤器的压缩空气③ 该装置的特点是，当空气通过特殊形状的不锈钢元件时，空气中的水分凝结，同时收集其他杂质，形成大水滴。水滴从下排水口排出。第一个过滤器可去除 95% 以上的水滴。接下来，当压缩空气进入由棉制成的第二个过滤器④时，会发生数千个小旋流减少。那时，空气的速度加快了数十倍，漩涡中心变成了真空。没有被第一道过滤器去除的水滴在这里被汽化，成为不影响设备的气体。小杂质和油滴也被去除，从而可以提供干燥、清洁的压缩空气。

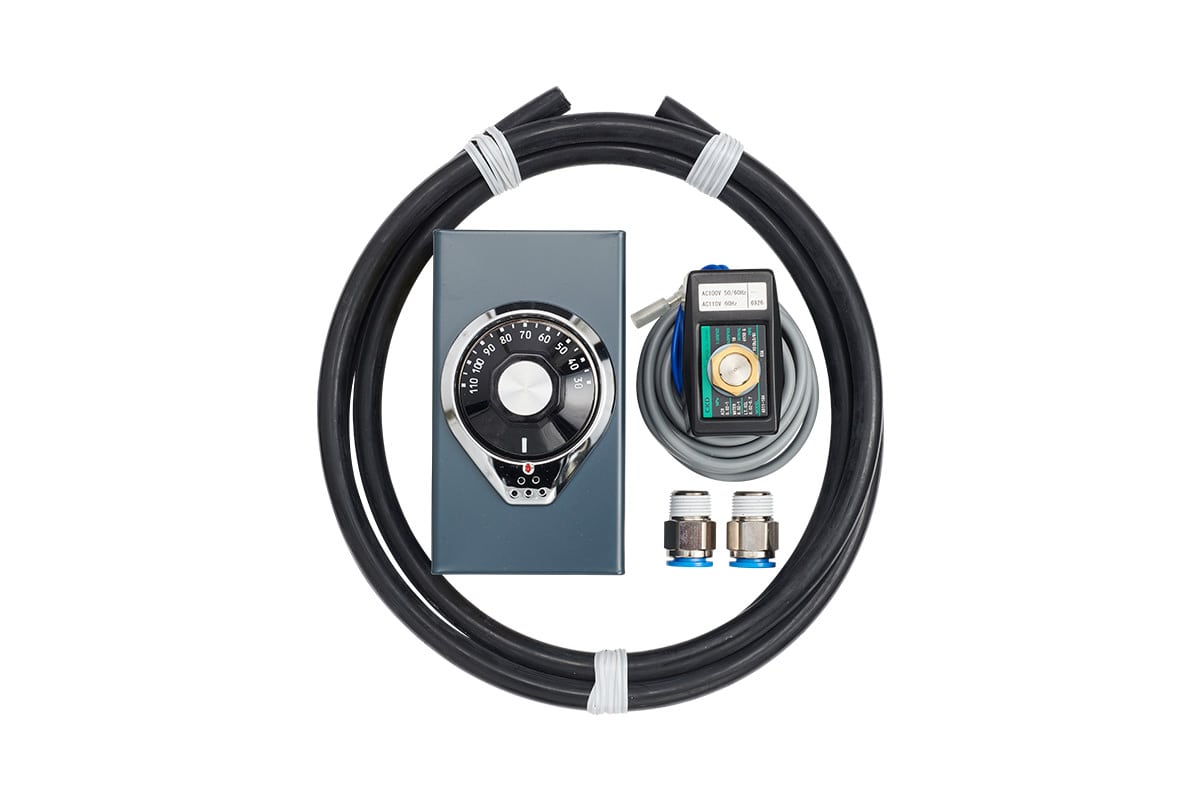

当对控制面板内部进行冷却时，通常使用通风扇从外部引入空气。在这种方法中，如果外部有灰尘或油雾漂浮，则使用过滤器将其除去，但随着时间的推移，过滤器会堵塞，通风效果下降，导致面板内部温度升高并可能出现故障。是一个连接。
这种带有温度调节器的冷却装置不需要大气温度或过滤器管理，即使长时间连续使用也不会造成任何问题。
超低温发生器/气流放大器介绍实例
空气冷却器 AC-70 引入汽车制造商
汽车制造商
