系列概述（nnn：波长 [nm]）

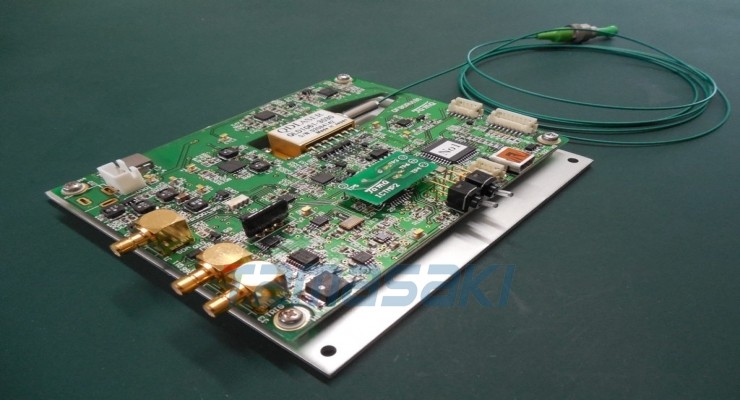

| LDB-100B-nnn | 光纤输出蝶形封装板 | | LDB-100C-nnn | 空间光输出CAN封装板 |
|
脉冲宽度为 50 ps 的激光光源与内部振荡器一起安装在超小型电路板上。采用USB接口，可自由定制控制软件。配备高速LD驱动电路，重复精度可达约500MHz。（250MHz 或更高频率需要外部振荡器。）
脉冲宽度可在 50ps 至 9ns 范围内变化。
设置可从计算机记录到 EEPROM，并且无需计算机即可使用 LD 和 TEC ON/OFF 开关进行操作。
以下软件免费提供，因此您可以通过 USB 将其连接到计算机并从购买之日起使用。
应用
▲前往页面顶部
规格
| 最小脉冲宽度 | 40~80psec（472,488,520nm仅200psec） | | 最大脉冲宽度 | 9nsec（长脉冲模式下无限） | | 波长阵容 | 375-1550nm | | 峰值功率 | 20～300mW | | LD温控设定 | 15～40℃ | | 内部振荡器1 | 400kHz～200MHz | | 内部振荡器2 | 3kHz～200kHz | | 触发输出连接器 | 中小企业 | | 外部触发输入连接器 | 中小企业 | | USB控制方式 | USB2.0全速 | | 独立运行模式 | 无需USB即可独立运行。
通过板上开关打开/关闭 LD TEC。参数是预先设定的。 | | 储存环境温度 | -10～+50℃ | | 工作/存储环境湿度 | 70%以下（无凝露） | | 电源 | DC+5V(3A)（可选择AC适配器规格。） | | 外形尺寸（纤维板） | 80x100x18mm（仅板部分） | | 外形尺寸（空间光学板） | 80x112x18mm（仅板部分） | | 重量 | 150g（含铝支架） |
|
*规格如有更改，恕不另行通知。定制也是可能的。
▲前往页面顶部
可用蝶形封装引脚排列
注意：该板上的驱动电路是共阴极的，所以不能用于阳极接地的LD（蝶形、CAN封装）。
| 引脚号 | 接线 | | 1 | 珀耳帖 (+) | | 2 | 耐温性 | | 3 | 监测局部放电阳极 | | 4 | 监控PD阴极 | | 5 | 耐温性 | | 10 | LD阳极 | | 11 | LD阴极 | | 12 | SOA阳极 | | 13 | 接地 | | 14 | 珀耳帖 (-) |
|
光脉冲波形数据
▲前往页面顶部
光谱数据
▲前往页面顶部
波长列表（其他信息请联系我们）
| 输出格式 | 波长[纳米] | 连续波输出 [mW] | | 光纤输出（蝶形封装） | LDB-100B-408 | 20（脉冲峰值为120） | | LDB-100B-776 | 80 | | LDB-100B-785 | 15（脉冲峰值为150） | | LDB-100B-797 | 8 | | LDB-100B-795 | 80 | | LDB-100B-793 | 80 | | LDB-100B-803 | 80 | | LDB-100B-808 | 80 | | LDB-100B-830 | 80（脉冲峰值为150） | | LDB-100B-850 | 80 | | LDB-100B-903 | 100（脉冲峰值为250） | | LDB-100B-940 | 95 | | LDB-100B-980 | 100（脉冲峰值为180） | | LDB-100B-1030DFB | 30（脉冲峰值为60至80） | | LDB-100B-1064DFB | 30（脉冲峰值为50至130） | | LDB-100B-1065 | 33 | | LDB-100B-1302 | 78 | | LDB-100B-1309 | 8 | | LDB-100B-1315 | 四 | | LDB-100B-1425 | 50 | | LDB-100B-1550 | 30（脉冲峰值为50） | | 空间输出（可加装CAN包和光纤，但单模情况下输出约为1/5） | LDB-100C-375 | 55（脉冲峰值为180至300） | | LDB-100C-395 | 90（脉冲峰值为600） | | LDB-100C-405 | 70（脉冲峰值为460至700） | | LDB-100C-420 | 100 | | LDB-100C-445 | 35 | | LDB-100C-472 | 55（脉冲峰值为200） | | LDB-100C-488 | 30（脉冲峰值为140） | | LDB-100C-520 | 4（脉冲峰值为60） | | LDB-100C-639 | 100（脉冲峰值为800） | | LDB-100C-661 | 45（脉冲峰值为600） | | LDB-100C-785 | 70 | | LDB-100C-835 | 90（脉冲峰值为400至600） | | LDB-100C-852 | 70 | | LDB-100C-942 | 100（脉冲峰值为500至700） | | LDB-100C-980 | 150（脉冲峰值为600至700） |
|
