系列概述（nnn：波长 [nm]）

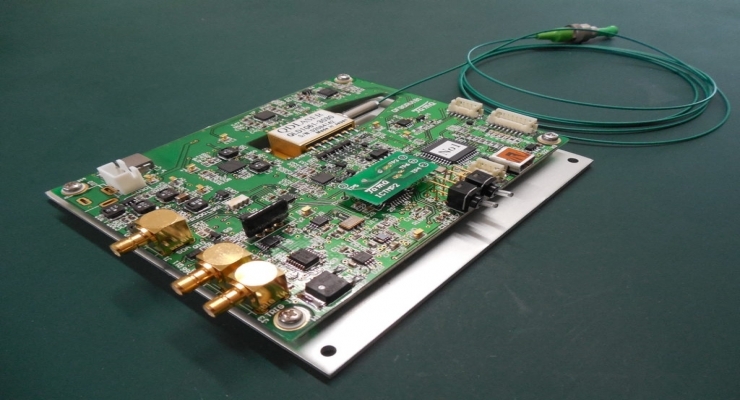

LDB-100B-nnn光纤输出蝶形封装板
LDB-100C-nnn空间光输出CAN封装板

脉冲宽度为 50 ps 的激光光源与内部振荡器一起安装在超小型电路板上。采用USB接口，可自由定制控制软件。配备高速LD驱动电路，重复精度可达约500MHz。（250MHz 或更高频率需要外部振荡器。）

脉冲宽度可在 50ps 至 9ns 范围内变化。

设置可从计算机记录到 EEPROM，并且无需计算机即可使用 LD 和 TEC ON/OFF 开关进行操作。

以下软件免费提供，因此您可以通过 USB 将其连接到计算机并从购买之日起使用。

应用程序主

LDB-100-520

应用

  • 用于荧光寿命测量的光源

  • 用于各种光学测量的光源

▲前往页面顶部

规格

最小脉冲宽度40~80psec（472,488,520nm仅200psec）
最大脉冲宽度9nsec（长脉冲模式下无限）
波长阵容375-1550nm
峰值功率20～300mW
LD温控设定15～40℃
内部振荡器1400kHz～200MHz
内部振荡器23kHz～200kHz
触发输出连接器中小企业
外部触发输入连接器中小企业
USB控制方式USB2.0全速
独立运行模式无需USB即可独立运行。
通过板上开关打开/关闭 LD TEC。参数是预先设定的。
储存环境温度-10～+50℃
工作/存储环境湿度70%以下（无凝露）
电源DC+5V(3A)（可选择AC适配器规格。）
外形尺寸（纤维板）80x100x18mm（仅板部分）
外形尺寸（空间光学板）80x112x18mm（仅板部分）
重量150g（含铝支架）

*规格如有更改，恕不另行通知。定制也是可能的。

▲前往页面顶部

可用蝶形封装引脚排列

注意：该板上的驱动电路是共阴极的，所以不能用于阳极接地的LD（蝶形、CAN封装）。

引脚号接线
1珀耳帖 (+)
2耐温性
3监测局部放电阳极
4监控PD阴极
5耐温性
10LD阳极
11LD阴极
12SOA阳极
13接地
14珀耳帖 (-)

光脉冲波形数据

No26Wav

▲前往页面顶部

光谱数据

26号规格

▲前往页面顶部

波长列表（其他信息请联系我们）

输出格式波长[纳米]连续波输出 [mW]
光纤输出（蝶形封装）LDB-100B-40820（脉冲峰值为120）
LDB-100B-77680
LDB-100B-78515（脉冲峰值为150）
LDB-100B-7978
LDB-100B-79580
LDB-100B-79380
LDB-100B-80380
LDB-100B-80880
LDB-100B-83080（脉冲峰值为150）
LDB-100B-85080
LDB-100B-903100（脉冲峰值为250）
LDB-100B-94095
LDB-100B-980100（脉冲峰值为180）
LDB-100B-1030DFB30（脉冲峰值为60至80）
LDB-100B-1064DFB30（脉冲峰值为50至130）
LDB-100B-106533
LDB-100B-130278
LDB-100B-13098
LDB-100B-1315四
LDB-100B-142550
LDB-100B-155030（脉冲峰值为50）
空间输出（可加装CAN包和光纤，但单模情况下输出约为1/5）LDB-100C-37555（脉冲峰值为180至300）
LDB-100C-39590（脉冲峰值为600）
LDB-100C-40570（脉冲峰值为460至700）
LDB-100C-420100
LDB-100C-44535
LDB-100C-47255（脉冲峰值为200）
LDB-100C-48830（脉冲峰值为140）
LDB-100C-5204（脉冲峰值为60）
LDB-100C-639100（脉冲峰值为800）
LDB-100C-66145（脉冲峰值为600）
LDB-100C-78570
LDB-100C-83590（脉冲峰值为400至600）
LDB-100C-85270
LDB-100C-942100（脉冲峰值为500至700）
LDB-100C-980150（脉冲峰值为600至700）
