玉崎供应日本DDESI土桥负载波形监视器LWM Ver.2
玉崎供应日本DDESI土桥负载波形监视器LWM Ver.2型号 LWM Ver.2姓名道路波监测器测量规格峰值显示、负载波形显示结构分离安装型显示位数4位数字可用传感器压电传感器/应变计传感器输入负载信号+、负载信号-（专用电缆输入）最多2系统同步信号、进给信号、间歇信号异常复位输入、间歇工作存在信号（假定使用无电压非接触晶体管输出）外部隔离电源直流24V输出异常信号、辅助信号NPN 集电极
玉崎供应日本DDESI土桥负载波形监视器LWM Ver.2

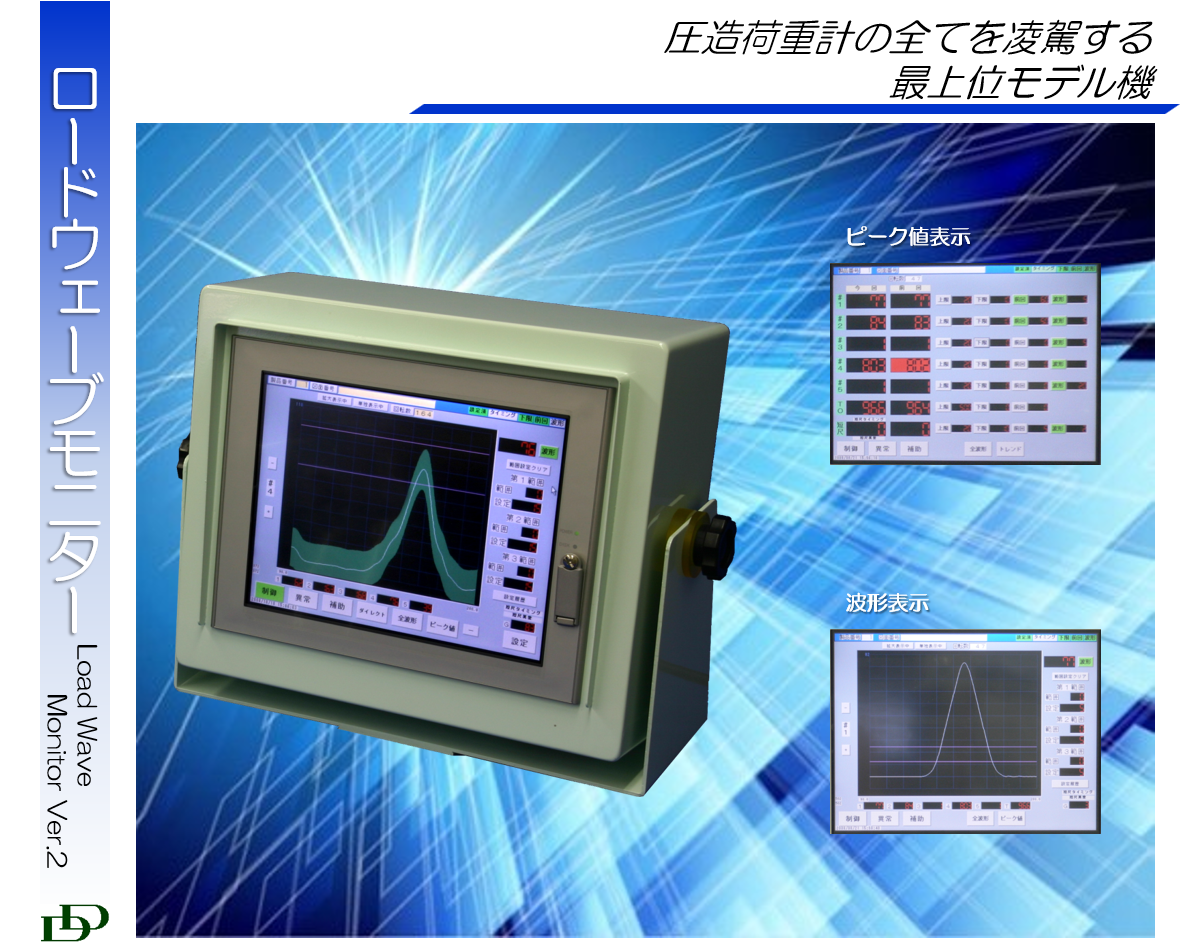

波形表示機能
取入同步信号ON→OFF时的载荷数据，显示载荷波形。可通过全部工序的一览显示或任意工序的放大显示进行切换。
波形比较设定3分割功能
关于进行波形比较时的设定，可将整个波形分割为3个，按每个分割单位变更设定值。分割点也可以任意设正。
製品切替機能
每个产品可存储512个设定内容(上下限设定值/上下限检测开关/波形比较设定值等)
产品为多个品种时，可切换产品编号，调用上一次设置。※各设定在输入时或产品切换时等自动保存。
良品·初始采样波形取入功能
通过按键操作，可将合格品或初始压制载荷波形存储为每个产品的样品波形。样品波形可与当前波形和异常波形一起显示，比较容易。
打印功能(可选)
可以直接打印画面的显示内容。
显示内容以位图格式保存到USB闪存等中，在客户安装Windows的PC上进行管理，可以打印。
| 型号 | LWM Ver.2 |
| 姓名 | 道路波监测器 |
| 测量规格 | 峰值显示、负载波形显示 |
| 结构 | 分离安装型 |
| 显示位数 | 4位数字 |
| 可用传感器 | 压电传感器/应变计传感器 |
| 输入 | 负载信号+、负载信号-（专用电缆输入） 最多2系统同步信号、进给信号、间歇信号 异常复位输入、间歇工作存在信号 （假定使用无电压非接触晶体管输出） 外部隔离电源直流24V |
| 输出 | 异常信号、辅助信号 NPN 集电极开路 最大 50mA（24V DC 以下） * 不能连接电容性负载 * 假设输出到各公司的 PLC 晶体管输入单元 |
| 额定值：电源电压 | AC100V±10% 50/60Hz |
| 能量消耗 | 测量部分：约 200 VA 显示部分：约 95 VA |
| 尺寸 | 测量部分 250(W) x 50(H) x 230(D) mm 显示部分 420(W) x 360(H) x 100(D) mm |
负载计系列的最高高峰
适合兼顾高级异常检测功能和简单操作的最上位机型。可以波形显示塑性加工的状态，因此可作为工具设计等各种用途的重要数据加以利用。
从“高品质”和“生产力”两个方面为客户的重要产品提供支持。
追求安全性和便利性
可存储512个产品的各异常设定值及良品波形只需调用每个产品的设定即可自动变更。
防止人为错误，确保在短时间内安全地开始生产
丰富的波形比较功能
通过重叠显示、平均比较、范围分割比较等功能，实现了精细的波形比较。
它还可应对机械和工具温度变化等缓慢的随时间变化，减少每天多次重新设定的麻烦。
扩大的可能性
由于可以简单地进行高级比较设定，因此不仅可以作为保护机器的安全装置，还可以作为以产品质量管理为目的的装置加以利用。
