内置放大器型加速度传感器NP-3211 小型、轻量ONOSOKKI

质量只有0.4克的超小型传感器NP-3418能同时检测XYZ三个振动方向的三轴传感器

声学与振动测量NP-3412 · 3414 内置放大器型加速度传感器

内藏前置放大器，NP-3110传感器输入部份构成简单，使用方便

将机械系统的振动加速度量量化成与振动加速度成比例的电信号的传感器即所谓的加速度传感器。

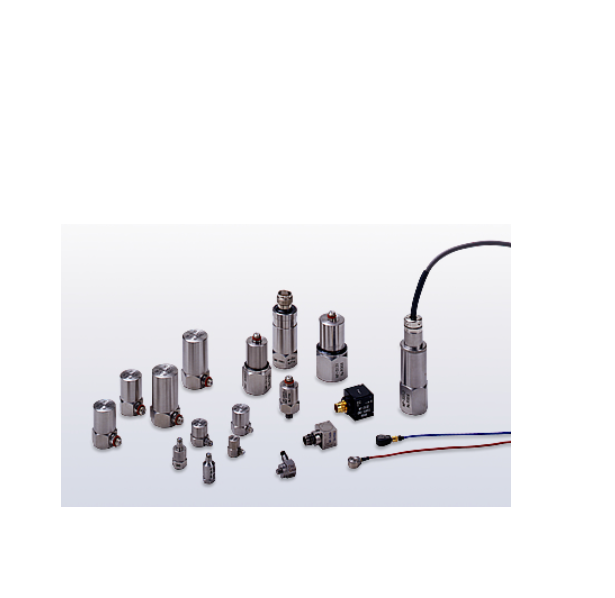

NP-3000系列由质量只有0.4克的超小型传感器、能同时检测XYZ三个振动方向的三轴传感器，以及防水、高灵敏度等17个种类的传感器所组成，可供用户按使用的目的、使用条件及应用方式等不同进行恰当的选择。

• 由于是振动子*1方式的传感器，不需要基准点。直接将传感器连接到被测对象即可进行测量。

• 由于体积小，重量轻，能简单地安装在被测对象上，使用起来简单又方便。

• 动态范围宽，能从微小的加速度测起。

• 机械强度大，适合测量具有比较大的加速度或具有冲击加速度的场合。

• 一般共振频率较高，工作频率范围较宽，在很宽的频率范围内可做到无波形失真的测量。

• 根据使用目的和使用条件提供合适的传感器。

• 对应JCSS校准

•


	超小型 · 軽量	小型 · 軽量	小型 · 軽量	小型 · 通用	通用	通用 · 外壳绝缘
构造	剪切型	剪切型	剪切型	剪切型	剪切型	剪切型
型号	NP-3211	NP-3418	NP-3412 · 3414	NP-3110	NP-3120	NP-3121
外观
灵敏度*1	1.02 mV/(m/s2) ±15 %	1.0 mV/(m/s2) ±10 %	1.0 mV/(m/s2) ±1 dB	0.5 mV/(m/s2) ±1 dB	1.0 mV/(m/s2) ±1 dB	1.0 mV/(m/s2) ±1 dB
共振频率	约 50 kHz	约 46 kHz	约 47 kHz	约 45 kHz	约 50 kHz	约 50 kHz
频率范围	1 Hz～10 kHz ±5 % 0.7 Hz～13 kHz ±10 %	2 Hz～6 kHz ±0.5 dB	2 Hz～8 kHz ±0.5 dB	5 Hz～6 kHz ±0.5 dB	5 Hz～5 kHz ±0.5 dB	5 Hz～5 kHz ±0.5 dB
	0.3 Hz～20 kHz ±3 dB	0.8 Hz～16 kHz ±3 dB	0.8 Hz～16 kHz ±3 dB	5 Hz～15 kHz ±3 dB	5 Hz～12 kHz ±3 dB	5 Hz～10 kHz ±3 dB
最大测量加速度	4,900 m/s2	2,200 m/s2	2,200 m/s2	4,400 m/s2	2,200 m/s2	2,200 m/s2
耐冲击性	98,000 m/s2	10,000 m/s2	10,000 m/s2	100,000 m/s2	100,000 m/s2	10,000 m/s2
使用温度范围	-54～+125 °C	-30～+110 °C	-30～+110 °C	-20～+110 °C	-20～+110 °C	-20～+110 °C
输出阻抗	300 Ω以下	100 Ω以下	100 Ω以下	100 Ω以下	100 Ω以下	100 Ω以下
本体噪声	约20 μVrms 约0.02 m/s2 rms	20 μVrms以下 0.02 m/s2 rms以下	20 μVrms以下 0.02 m/s2 rms以下	20 μVrms以下 0.04 m/s2 rms以下	20 μVrms以下 0.02 m/s2 rms以下	20 μVrms以下 0.02 m/s2 rms以下
驱动电源	18 ～ 30 VDC 2 ～ 20 mA 恒定电流驱动 （CCLD）	15 ～ 25 VDC 0.5 ～ 5 mA 恒定电流驱动 （CCLD）	15 ～ 25 VDC 0.5 ～ 5 mA 恒定电流驱动 （CCLD）	12 ～ 25 VDC 0.5 ～ 5 mA 恒定电流驱动 （CCLD）	15 ～ 25 VDC 0.5 ～ 5 mA 恒定电流驱动 （CCLD）/td>	15 ～ 25 VDC 0.5 ～ 5 mA 恒定电流驱动 （CCLD）
重量	0.5 g	1.9 g	NP-3412：5.5 g NP-3414：3.5 g	5.4 g	20 g	34 g
接地 / 绝缘	外壳接地 （阳极氧化绝缘处理）	外壳接地	外壳接地	外壳接地	外壳接地	设置面绝缘
外壳材质	铝合金	钛合金	SUS303	钛合金	SUS303	SUS303
外形尺寸*7	6.4×11.4×3.6 H	7 Hex ×11.5 H	NP-3412： 10 Hex ×12.5 H NP-3414： 8 Hex ×11 H	11 Hex ×14.5 H	14 Hex ×23 H	17 Hex ×32 H
