SUGIYAMA杉山电机 排屑检测装置 RX
SUGIYAMA杉山电机 排屑检测装置 RX

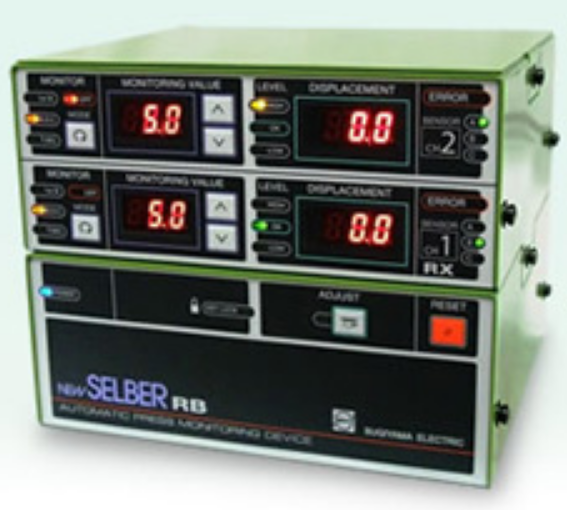

废钢提升检测装置
产品编号/RB/RX
排渣检测器RB/RX是一种排屑检测装置，可检测自动冲压加工过程中的排屑和双冲，只需一次即可监控不良品。它还可以防止损坏模具。
在冲压模具内安装涡流式接近传感器，将冲压机的下死点偏差与RB/RX体内的设定值进行比较，如果偏差超过且有异常，则冲压机已停止。
可实现高精度检测
它甚至可以捕获最轻微的碎片。分辨率达到0.1μm。
与高速旋转压力机兼容
它还可以跟随压力机，最高速度为4000SPM。
它还可以跟随压力机，最高速度为4000SPM。与高弹簧压力的卸料板兼容
如果上模和卸料板之间的螺旋弹簧压力较高，即使废料上升也被压碎，则可以在第一次弹起时检测到废料。
配备传感器短划线监测功能
它监视传感器、中继电缆是否断开以及未连接的传感器，并在出现异常时停止压力机。
简易安装模式
您可以使用 ADJUST 键轻松设置传感器间隙。您可以通过 HIGH、OK 和 LOW 显示进行检查。
配备定时功能
通过使用定时来检测目标点是否存在传感器信号或废料的增加，可以实现更可靠、更安全的检测。
- 与所有带脱模板的模具兼容。
・可改变电缆长度。
无需调整，可根据需要改变电缆长度。
检测通道扩展功能
可根据需要轻松添加检测单元。最多可以有 4 个单元（8 个通道）。
基本单元 RB
| 停止输出 STOP OUT | AC250V 2A（1c接点） | |
| 辅助输出 AUX OUT | AC250V 2A（1c接点） | |
| AC OUT（交流电源输出） | 1A以下 | |
| 记忆时间 | 10年 | |
| 跟随速度 | 4000SPM | |
| 电源电压 | AC100~240V±10% 50/60Hz | |
| 能量消耗 | 10W 或更低（使用 RX 8 通道时为 45W 或更低） | |
| 重量 | 2.1Kg（含支架0.8Kg） | |
| 环境湿度 | 35-85%RH 无凝露 | |
| 工作环境温度 | 0~+55℃ 无结冰、无凝露 | |
| 外形尺寸 | 150（宽）x 60（高）x 140（深），不包括突出部分 | |
检测单元RX
| 检测通道 | 2 个通道/单元 | |
| 变化显示 | ±99.9μm LED 数字 3 位（1 位 0.1μm） ±99.9μm LED 数字 3 位（1 位 1μm）*1 | |
| 变化显示 | ±99.9μm LED 数字 3 位（1 位 0.1μm） ±99.9μm LED 数字 3 位（1 位 1μm）*1 | |
| 最小可检测偏差 | 0.1μm 1μm * | |
| 记忆时间 | 10年 | |
| 跟随速度 | 4000SPM | |
| 电源电压 | 由RB提供 | |
| 能量消耗 | 9W 或更低（RX 2 通道） | |
| 重量 | 0.9公斤 | |
| 工作环境温度 | 0~+55℃ 无结冰、无凝露 | |
| 环境湿度 | 35-85%RH 无凝露 | |
| 外形尺寸 | 150（宽）x 60（高）x 140（深），不包括突出部分 | |
