日本ELEPON宜丽本CR-10aN、CR-20aN直动式隔膜泵（化学加药计量泵）
日本ELEPON宜丽本CR-1N、CR-1-2N直动式隔膜泵（化学加药计量泵）、日本ELEPON宜丽本CR-2-2N、CR-3N直动式隔膜泵（化学加药计量泵）、日本ELEPON宜丽本CR-10aN、CR-20aN直动式隔膜泵（化学加药计量泵）直动式隔膜泵（化学加药计量泵）经过多年的经验积累，Elepon Kakoki的直动式隔膜泵适用于工业废水处理、污水处理、给水污水处理等水处理化学品的定量注入，
日本ELEPON宜丽本CR-1N、CR-1-2N直动式隔膜泵（化学加药计量泵）、日本ELEPON宜丽本CR-2-2N、CR-3N直动式隔膜泵（化学加药计量泵）、日本ELEPON宜丽本CR-10aN、CR-20aN直动式隔膜泵（化学加药计量泵）
直动式隔膜泵（化学加药计量泵）
经过多年的经验积累，Elepon Kakoki的直动式隔膜泵适用于工业废水处理、污水处理、给水污水处理等水处理化学品的定量注入，以及化工、印染、造纸等领域的定量注入食品、制药厂作为注射和输送的流程泵，我们强调多功能性、安全性和经济性。
通用隔膜泵（直动式）耐用不易破损、接液部件耐腐蚀性强、产品寿命长的隔膜泵。
★库存商品和型号可快速交货 ★可提供单个零件

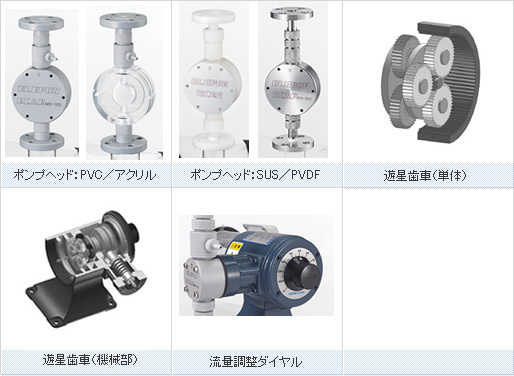

特征
・接液部件与多种流体兼容
接液部件有以下材料可供选择。
泵头、连接器部件...PVC、亚克力（仅泵头）、SUS、PVDF
隔膜...PTFE
球阀... ...陶瓷、SUS316、PTFE
O型圈......FKM、EPDM ，PTFE-
长期连续运行的小容量泵
（CR-1N~CR-3-2N型）采用两级行星齿轮减速机构
。0.2kW以上的中、大容量泵采用蜗轮减速机构，使它们能够
安全地长期连续运行。
・停止和运转时均可调节排出量（0～100%）
泵运转时，流量调节旋钮可顺利操作。
・高粘度2,000mPa·s，浆液可配制至10%熟石灰。标准
品粘度可达300mPa·s，高粘度规格可达2,000mPa·s。
・软管、法兰、活接头连接类型
软管连接类型：CR-1N、1-2N 和 2N 型为标准
CR-2-2N 至 6N 型与软管接头规格兼容 可能的
法兰连接类型：兼容所有型号
活接头连接类型：与 CR-1N 至 CR-3-2N 类型兼容
*也可以定制其他所需的连接类型。
- 轻松的管道和维护
紧凑的设计简化了零件数量，使维护和检查变得异常简单。
☆标准型号有现货，可立即交货或短交货期！零件可以单独供应。
目的
・氯杀菌（次氯酸钠注入）
・水处理设备、各种药剂注入
・水处理设备、各种药剂注入
・食品添加剂、着色剂、防腐剂注入
・锅炉水处理剂注入
・造纸厂粘液注入控制剂、消泡剂、染料等。
植物工厂等液体肥料的注射。各种工厂流程 、实验室、实验工厂等的
定量注射转移。

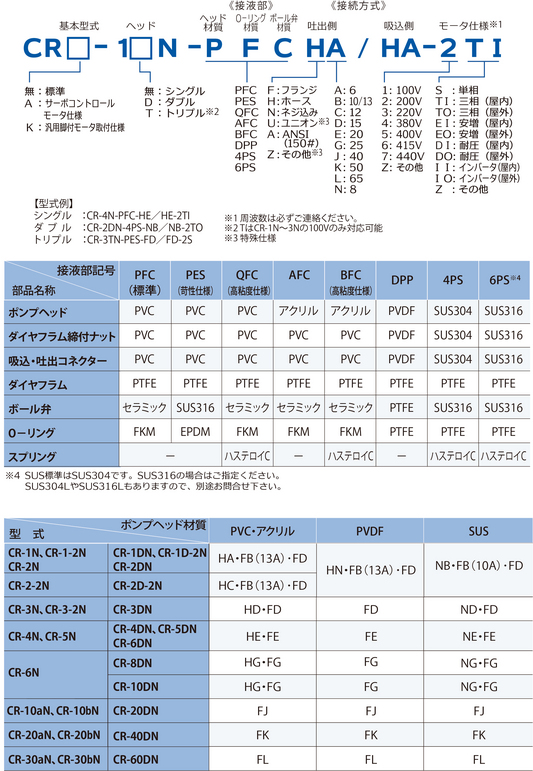

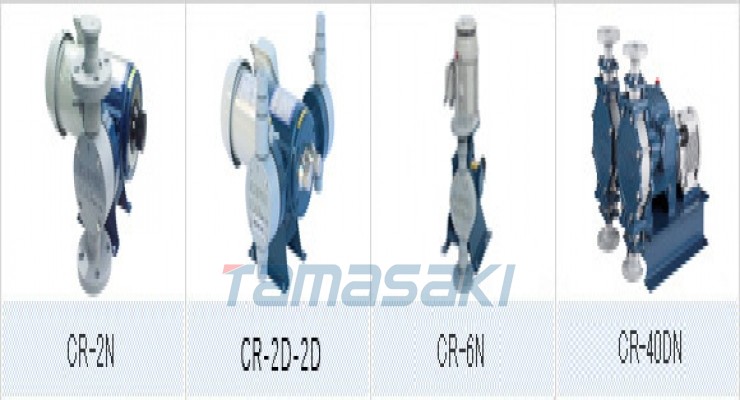

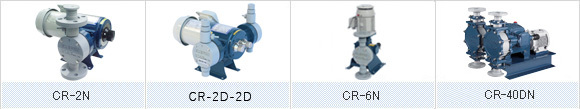

型号列表
规格表
*除下列型号外，还有三头型CR-1TN（排出量为CR-1N型的3倍）～CR-3TN（排出量为CR-3N型的3倍）。请联系我们。
带有☆标记的型号和标准PVC产品可立即交货。标有★的型号及亚克力制品均未生产。
*点击此处查看 PDF 规格。（未列出的型号请随时联系我们）
单头型 双头型 ●电动机采用全封闭风机户外型。 *对于 CR-1N 至 2N 法兰类型，唯一的标准附件是过滤器。型号 排出量（毫升/分钟） 最大 排出 压力
（ Mpa ）电动马达 连接直径 PVC
大约 重量
kg_ _ _吸
程
米50赫兹 60赫兹 PVC/
亚克力不锈钢 聚偏氟乙烯 CR-1N
☆6～60 7～75 1.3 0.1kW
户内型
户外型φ6×
φ11
软管φ8×
φ10
聚四氟乙烯
软管17.5 14～140 17～170 1.3 0.1kW
户内型
户外型φ6×
φ11
软管φ8×
φ10>
聚四氟乙烯
软管17.5 -1.5 CR-2N
☆27～270 33～330 1 0.1kW
户内型
户外型φ6×
φ11
软管φ8×
φ10
聚四氟乙烯
软管18 -1.5 CR-2-2N 68～680 82～820 1 0.1kW
户内型
户外型JIS 10K 13A
法兰φ8×
φ10
聚四氟乙烯
软管18.5 -1.5 CR-3N
☆100～1,000 120～1,200 0.7 0.1kW
户内型
户外型JIS 10K 15A
法兰JIS 10K 15A
法兰19 -1.5 CR-3-2N 160-1,600
(150-1,500)190-1,900
(180-1,800)0.7 0.1kW
户内型
户外型JIS 10K 15A
法兰JIS 10K 15A
法兰19 -1.5 CR-4N
☆210~2,100
(205~2,050)250-2,500
(245-2,450)0.5 0.4kW
三相200VJIS 10K 20A
法兰JIS 10K 20A
法兰25.5 -1.5 CR-5N
☆260-2,600
(250-2,500)310~3,100
(300~3,000)0.5 0.4kW
三相200VJIS 10K 20A
法兰JIS 10K 20A
法兰28.5 -1.5 CR-6N
☆500-5,000
(480-4,800)600-6,000
(575-5,750)0.3 0.4kW
三相200VJIS 10K 25A
法兰JIS 10K 25A
法兰35 -1.5 CR-10aN
★☆1,000～10,500 1,200～12,500 0.5 0.75kW
三相200V
户外型JIS 10K 40A 法兰 83 -1 CR-20aN
★☆2,000～20,500 2,400～24,400 0.3 0.75kW
三相200V
户外型JIS 10K 50A 法兰 93 -1 CR-30aN
★☆3,000～30,000 3,600～36,000 0.3 1.5kW
三相200V
户外型JIS 10K 65A 法兰 106 -1 型号 排出量（毫升/分钟） 最大 排出 压力
（ MPa ）电动马达 连接直径 PVC
大约 重量
kg_ _ _吸水头
米50赫兹 60赫兹 PVC/
亚克力不锈钢 聚偏氟乙烯 CR-1DN 12～120 15～150 1.3 0.1kW
户内型
户外型φ6×
φ11φ8×
φ10
聚四氟乙烯
软管20.5 -1.5 CR-
1D-2N28～280 34～340 1.3 0.1kW
户内型
户外型φ6×
φ11
软管φ8×
φ10
聚四氟乙烯
软管20.5 -1.5 CR-2DN 54～540 66～660 1 0.1kW
户内型
户外型φ6×
φ11
软管φ8×
φ10
聚四氟乙烯
软管21.5 -1.5 CR-
2D-2N136～1,360 164～1,640 1 单相100V
三相200V 0.1kW
户外型JIS 10K 13A φ8×
φ10
聚四氟乙烯
软管22 -1.5 CR-3DN 200～2,000 240～2,400 0.7 0.1kW
户内型
户外型JIS 10K 15A
法兰JIS 10K 15A 23.5 -1.5 CR-4DN ☆ 210~2,100
(205~2,050)250-2,500
(245-2,450)0.5 0.4kW
三相200VJIS 10K 20A
法兰JIS 10K 20A
法兰28 -1.5 CR-5DN ☆ 420~4,200
(410~4,100)500-5,000
(490-4,900)0.5 0.4kW
三相200VJIS 10K 20A
法兰JIS 10K 20A
法兰30 -1.5 CR-6DN ☆ 520-5,200
(500-5,000)620-6,200
(600-6,000)0.5 0.4kW
三相200VJIS 10K 20A
法兰JIS 10K 20A
法兰30 -1.5 CR-8DN ☆ 700-7,000
(680-6,800)840-8,400
(820-8,200)0.5 0.4kW
三相200VJIS 10K 25A
法兰JIS 10K 25A
法兰35 -1.5 CR-10DN ☆ 1,000-10,000
(960-9,600)1,200-12,000
(1,150-11,500)0.3 0.4kW
三相200VJIS 10K 25A
法兰JIS 10K 25A
法兰35 -1.5 CR-20DN ★ 2,100～21,000
《2000～20,000》2,500～25,000
《2,400～24,000》0.5 1.5kW
三相200V
户外型JIS 10K 40A 法兰 136 -1 CR-40DN ★ 4,100～41,000
《3,900～39,000》5,000～50,000
《4,680～46,800》0.3 1.5kW
三相200V
户外型JIS 10K 50A 法兰 151 -1 CR-60DN ★ 5,800～58,000
《5,700～57,000》7,000～70,000
《6,840～68,400》0.3 1.5kW
三相200V
户外型JIS 10K 65A 法兰 156 -1
其他规格有单相户内（部分）、不同电压、变频控制、增安防爆、耐压防爆电机等。
●备有高粘度产品（2,000mPa·s以下）和标准产品（300mPa·s以下），请注明。
但PVDF产品没有高粘度规格，因此粘度最高可达300mPa·s。
对于CR-10aN、20aN、30aN的高粘度规格（最高2,000mPa·s），可以使用CR-(b)N型，但排出量为2/3。请联系我们了解详细规格。
●关于浆液的使用请与我们联系。（可使用10%左右的熟石灰）
●使用温度为PVC：0～50℃ SUS/PVDF：0～80℃。
●以上连接尺寸及规格为标准。
●括号内的吐出量是泵头材质为SUS时的值。
●括号内的吐出量表示泵头材质为PVDF时的吐出量。标准配件（PVC）
基本格式 编织软管 过滤器 减速油 进口 型号 CR-1N、CR-1-2N φ6×φ11×4m 1个 1个月 - 1个月 CR-2N φ6×φ11×4m 1个 1个月 - 1个月 CR-2-2N - 1个月 - - CR-3N、CR-3-2N - 1个月 - - CR-4DN - 2个月 0.3升 - CR-4N (5DN) - 1 件（2 件） 0.3升 - CR-5N (6DN) - 1 件（2 件） 0.3升 - CR-6N (8DN/10DN) - 1 件（2 件） 0.3升 - CR-10aN (20DN) - - 0.7升（1升） - CR-20aN (40DN) - - 0.7升（1升） - CR-30aN (60DN) - - 0.7升（1升） - 选项及相关产品
带流量检查器（仅限 PVC）
从CR-1N到CR-2-2N小流量等级的放电状态一目了然。 配件
法兰 x 软管接头、螺钉 x 软管接头 安全阀门
它能自动释放因异物堵塞或阀门关闭而引起的管道异常压力，防止损坏泵和管道。 背压阀
通过施加抵消流体惯性力的力（背压），可以防止虹吸现象和过量现象*。
*当存在脉动时，液体的惯性力会导致本应停止的流动继续进行，导致排出量比规定量多。气室
利用气室中储存的空气的缓冲特性，减少往复泵的脉动和管道振动。
*气室内的空气逐渐减少，无法抑制脉动，因此需要定期补充空气。
